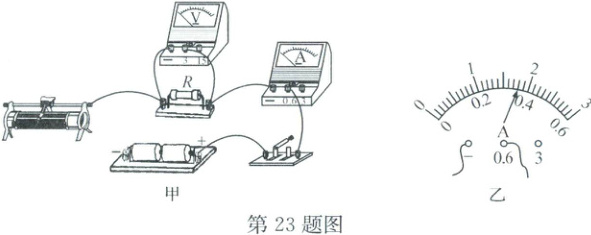

23. 图甲是研究“电流与电阻的关系”的实验装置。一节干电池的电压是 1.5 V，滑动变阻器的规格是“50 欧 1 安”，请据此分析：
（1）请你用笔画线代替导线，将甲图电路连接完整。（要求滑片 P 向右滑动时，接入电路的电阻增大）
（2）闭合开关，无论怎样移动滑片 P，发现电压表有示数，电流表始终无示数，其原因可能是电阻R断路(或电流表短路)。

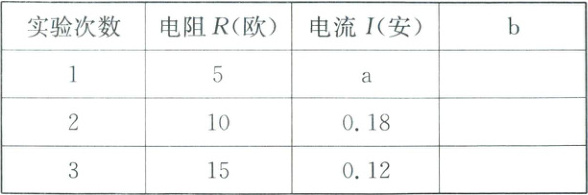

（3）排除故障后，小组同学用 5 欧的定值电阻进行实验，测得的电流如图乙所示，其示数为0.36安，并记录在 a 处。然后，更换定值电阻 R 为 10 欧、15 欧，调节滑动变阻器，使 R 两端的电压始终保持不变，并记录每次电阻值和电流值，填写在下表中。
（4）分析实验数据，可以得出电流与电阻的关系。为了描述这种关系，b 处应填入的内容是电流×电阻。

答案：
23.
(1)
(2)电阻R断路(或电流表短路)
(3)0.36
(4)电流×电阻
