26. 某科学兴趣小组探究“电流和电阻关系”的实验过程如下：

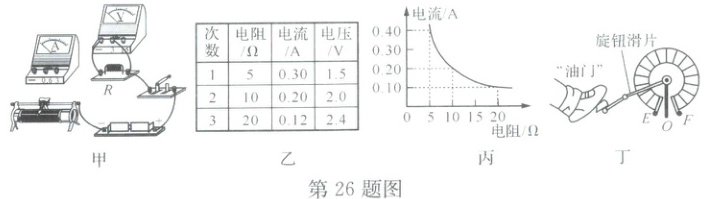

【实验步骤】Ⅰ. 根据设计的方案将阻值为5Ω的电阻接入图甲电路，闭合开关，观察并将电流表与电压表的示数记录到表乙；
Ⅱ. 换用阻值为10Ω、20Ω的电阻，重复步骤Ⅰ。
请你用笔画线代替导线，将电流表接入图甲电路中。
【数据处理】同学们对表乙数据进行分析，发现未能得到预期结论，原因是没有控制定值电阻两端的电压不变。
【得出结论】改进步骤后，将重新获得的数据绘制成图丙，据此可得出的结论是当电压一定时，通过导体的电流与电阻成反比。
【实践应用】如图丁是电动汽车“油门”示意图。若踩下“油门”时，滑片逆时针转动，汽车加速，则应将$E$、$O$、$F$中哪两个接线柱接入电路中。O和E。

答案：
26.【实验步骤】
【数据处理】没有控制定值电阻两端的电压不变 【得出结论】当电压一定时，通过导体的电流与电阻成反比
【实践应用】O和E
