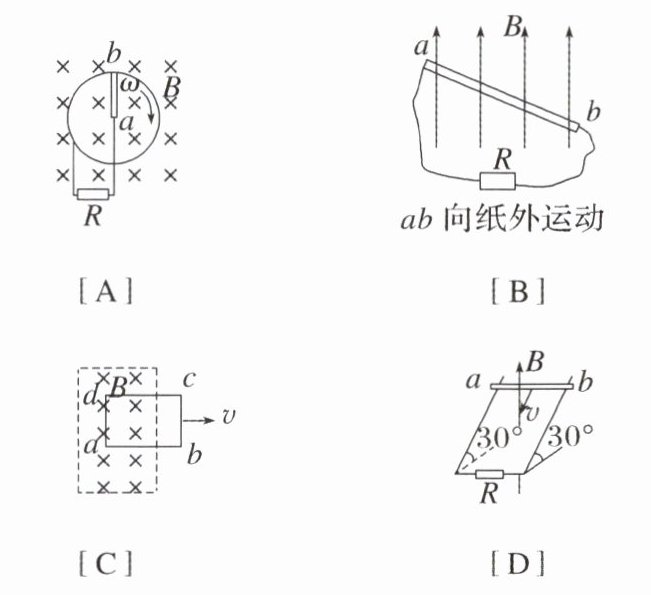

5. 下列图中表示闭合电路中的一部分导体ab在磁场中做切割磁感线运动的情景,导体ab上的感应电流方向为$a→b$的是



答案： 5.A [题中四图都属于闭合电路的一部分导体切割磁感线，应用右手定则判断可得：A中电流方向为$a\to b$，B中电流方向为$b\to a$，C中电流方向沿$a\to d\to c\to b\to a$，D中电流方向为$b\to a$，故选项A正确。]

6. 如图所示,同一平面内的三条平行导线串有两个电阻R和r,导体棒PQ与三条导线接触良好,匀强磁场的方向垂直纸面向里。导体棒的电阻可忽略。当导体棒向左滑动时,下列说法正确的是


A.流过R的电流为由d到c,流过r的电流为由b到a
B.流过R的电流为由c到d,流过r的电流为由b到a
C.流过R的电流为由d到c,流过r的电流为由a到b
D.流过R的电流为由c到d,流过r的电流为由a到b

答案： 6.B [依据右手定则可判断出导体棒PQ中的电流由P到Q，Q处电势最高，P处电势最低，由P到Q电势逐渐升高。外电路中的电流方向总是从高电势流向低电势处，因此流过R的电流为由c到d，流过r的电流为由b到a，故选B。]

7. (2024·绍兴市诸暨中学高二期中)如图所示,在纸面内有用导线构成的abcd回路,回路内部有垂直于线圈平面变化着的磁场,在ab边的正上方静止着一小磁针,闭合开关K的瞬间发现小磁针S极向纸面外偏转,则下列说法正确的是

A.回路中产生的感应电流方向为adcba
B.回路中产生的感应电流方向为abcda
C.回路中变化的磁场可能是垂直纸面向外正逐渐增加
D.回路中变化的磁场可能是垂直纸面向里正逐渐减小

答案： 7.A [小磁针S极向纸面外偏转，可知小磁针所在处的磁场方向垂直纸面向里，根据安培定则可知，回路中产生的感应电流方向为adcba;根据楞次定律可知，回路中变化的磁场可能是垂直纸面向外正逐渐减小或垂直纸面向里正逐渐增加。故选A。]

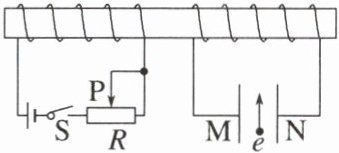

8. (多选)(2024·杭州第十四中学高二期中)如图所示,一电子以初速度v沿与金属板平行的方向飞入M、N极板间,发现电子向M板偏转,此时情况可能是


A.开关S闭合瞬间
B.开关S由闭合到断开瞬间
C.开关S是闭合的,滑动变阻器滑片P向右迅速滑动
D.开关S是闭合的,滑动变阻器滑片P向左迅速滑动

答案： 8.AD [开关S闭合瞬间，根据安培定则，穿过线圈的磁通量向右增加，由楞次定律知，在右侧线圈中感应电流的磁场方向向左，相当于M板与电源的正极相连，N板与电源负极相连，其内部的电场方向向右，电子受到向左的静电力，从而使电子向M板偏转，故A可能;
断开开关S的瞬间，穿过线圈的磁通量减少，由楞次定律知，感应电流的磁场方向和原磁场方向相同，即右侧线圈左端为电源负极，右端为电源正极，M、N板间电场向左，电子向N板偏转，故B不可能;
S闭合时，滑动变阻器滑片向右迅速滑动，滑动变阻器接入电路的电阻增大，电流减小，穿过线圈的磁通量减小，由楞次定律及以上分析知，电子向N板偏转，故C不可能;
S闭合时，滑动变阻器滑片向左迅速滑动，滑动变阻器接入电路电阻减小，电流增大，穿过线圈的磁通量增加，由楞次定律及以上分析知，电子向M板偏转，故D可能。]

9. 现代汽车中有一种先进的制动装置,它让车轮在制动时不完全抱死滑行,而是仍有一定的滚动。其原理如图所示,铁质齿轮P与车轮同步转动,右端有一个绕有线圈的磁体,M是一个电流检测器。当车轮带动齿轮转动时,由于尖齿靠近磁体时被磁化,使磁场增强;尖齿离开磁体时磁场减弱,于是线圈中产生了感应电流。将这个电流放大后去控制制动机构,可有效地防止车轮被制动抱死。在尖齿a转过虚线位置的前、后,下列说法正确的是


A.M中的感应电流方向一直向左
B.M中的感应电流方向一直向右
C.M中先有自右向左,后有自左向右的感应电流
D.M中先有自左向右,后有自右向左的感应电流

答案： 9.D [当尖齿靠近磁体时被磁化，使磁场增强，根据楞次定律，线圈内轴线上感应电流的磁场水平向右，运用右手螺旋定则，通过M的电流自左向右;当尖齿远离磁体时，使磁场减弱，根据楞次定律，线圈内轴线上感应电流的磁场水平向左，通过M的电流自右向左。故D正确。]
