《2025年步步高精准讲练物理选择性必修第二册》

1. (2024·宁波市奉化区高二期末)如图所示,在阴极射线管中电子流方向由左向右,在其正下方放置一条形磁体,位置如图,则阴极射线将会

A.向上偏转
B.向下偏转
C.向纸内偏转
D.向纸外偏转

答案： 1.C [条形磁体在阴极射线处产生的磁场方向斜向上(左侧斜向左上，右侧斜向右上)，电子带负电，在阴极射线管中向右运动，由左手定则判定电子流所受洛伦兹力方向垂直纸面向里，故阴极射线会向纸内偏转，故选C。]

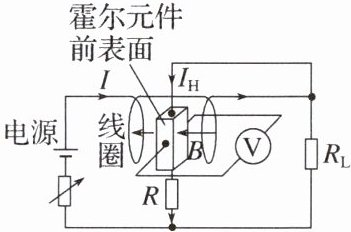

2. 如图所示,导电物质为电子的霍尔元件位于两串联线圈之间,线圈中电流为I,线圈间产生匀强磁场,磁感应强度大小B与I成正比,方向垂直于霍尔元件的两侧面,此时通过霍尔元件的电流为$I_{H}$,与其前、后表面相连的电压表测出的霍尔电压$U_{H}$满足$U_{H}=k\frac {I_{H}B}{d}$,式中k为霍尔系数,与霍尔元件的材料有关,d为霍尔元件沿磁场方向上的厚度,霍尔元件的电阻可以忽略不计,则下列说法不正确的是


A.霍尔元件前表面的电势比后表面的高
B.若电源的正、负极对调,电压表指针偏转方向不变
C.通过霍尔元件的电流$I_{H}$与线圈中电流I成反比
D.电压表的示数与线圈中电流I的平方成正比

答案： 2.C [由左手定则可知，电子受洛伦兹力方向指向后表面，电子向后表面集聚，则霍尔元件表面的电势比后表面的高，选项A正确;若电源的正、负极对调，通过霍尔元件的电流方向和磁场方向都反向，则电子所受洛伦兹力方向不变，产生的霍尔电压方向不变，则电压表指针偏转方向不变，选项B正确;霍尔元件与电阻R串联后与电阻$R_{L}$并联，总电流为I，根据并联电路的分流关系可知，通过霍尔元件的电流$I_{H}$与线圈中电流I成正比，选项C错误;电压表的示数等于霍尔电压$U_{H}=k\frac{I_{H}B}{d}$，式中电流$I_{H}$与线圈中电流I成正比，磁感应强度大小B与I成正比，则电压表的示数与线圈中电流I的平方成正比，选项D正确。]

3. 磁体在弹簧的作用下置于粗糙的斜面上,极性如图所示,在磁体的中垂线某一位置放置一根通电导线。电流方向垂直于纸面向外,目前弹簧处于压缩状态,磁体保持静止,则下列说法正确的是

A.磁体受到的导线的力垂直于斜面向下
B.若增大通电导线的电流,则磁体与斜面间的摩擦力就会增加
C.若撤去通电导线,磁体会沿斜面向下运动
D.若通电导线沿磁体的中垂线远离磁体,磁体受到的摩擦力不变

答案： 3.D [由左手定则可知，导线受到的力垂直于斜面向下，由牛顿第三定律知，磁体受到的力垂直于斜面向上，A错误;若增大通电导线的电流，则磁体与斜面间的压力减小，如果磁体静止则摩擦力不变，如果磁体向下运动了，则摩擦力减小，B错误;若撤去通电导线，磁体对斜面的压力变大，最大静摩擦力增大，磁体不会沿斜面向下运动，C错误;若通电导线沿磁体的中垂线远离磁体，磁体对斜面的压力增大，最大静摩擦力增大，磁体不动，受到的摩擦力不变，D正确。]

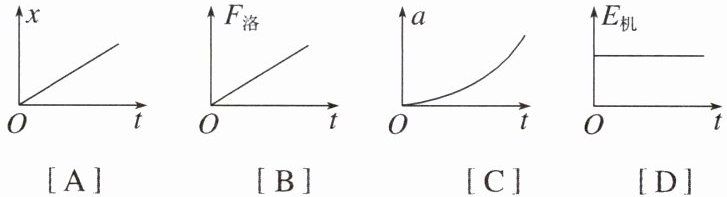

4. (2024·浙江三锋联盟高二期中)如图所示,整个空间存在一水平向右的匀强电场和垂直纸面向外的匀强磁场,光滑绝缘斜面固定在水平面上。一带正电滑块从斜面顶端由静止下滑,下滑过程中始终没有离开斜面,下滑过程中滑块的位移x、受到的洛伦兹力力$F_{洛}$、加速度a与机械能$E_{机}$等物理量的大小随时间变化的图线可能正确的是




答案： 4.B [滑块下滑过程中始终没有离开斜面，滑块沿斜面受到的重力分力和静电力分力均保持不变，滑块做匀加速直线运动，则$a - t$图像为一条与横轴平行的直线。根据$x - t$图像的斜率表示速度，可知$x - t$图像的斜率逐渐增大，故A、C错误;由于滑块由静止做匀加速直线运动，则有$F_{洛}=qvB=qBat\propto t$，可知$F_{洛}-t$图像为过原点的倾斜直线，故B正确;除重力做功外，还有静电力做功，则滑块的机械能不守恒，故D错误。]

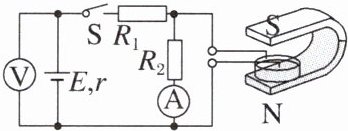

5. (2025·浙南名校高二期中)如图所示,在马蹄形磁铁内部放置盛有导电液的玻璃皿,玻璃皿中央电极接电源负极,玻璃皿内贴着玻璃壁放置一圆环电极接电源正极,若磁感应强度$B=0.02T$,玻璃皿的直径$D=0.1m$,电源的电动势E(未知),内阻$r=0.1Ω$,电阻$R_{1}=0.4Ω,R_{2}=6Ω$,正负电极间导电液的等效电阻$R=0.8Ω$,闭合开关,液体转动稳定时电压表的示数为4.2V,电流表的示数为0.5A,则下列说法正确的是


A.液体按顺时针转动(俯视看)
B.电源的电动势$E=4.5V$
C.1分钟内液体产生的热量是30J
D.液体转动的机械功率为2.5W

答案： 5.BD [通过液体的电流由玻璃皿边缘流向中心，玻璃皿所在处的磁场竖直向上，由左手定则可知，导电液体受到的磁场力沿逆时针方向，因此液体沿逆时针方向旋转(俯视看)，故A错误;$R_{2}$的电压为$U_{2}=I_{2}R_{2}=3V$，流过电阻$R_{1}$的电流为$I=\frac{U - U_{2}}{R_{1}}=3A$，则电源的电动势为$E=U + Ir=4.5V$，故B正确;流过液体的电流为$I_{R}=I - I_{2}=2.5A$，1分钟内液体产生的热量是$Q=I_{R}^{2}Rt=300J$，故C错误;液体转动的机械功率为$P_{机}=U_{2}I_{R}-I_{R}^{2}R=2.5W$，故D正确。]
