《2025年新目标检测同步单元测试卷九年级物理上册人教版》

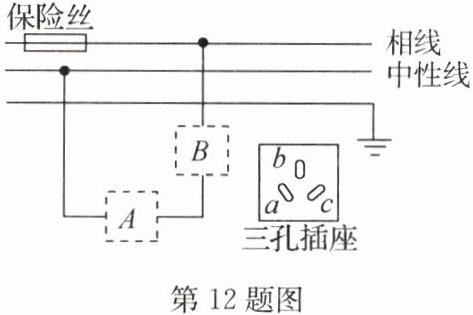

12. 小瑞想在家里安装一盏照明灯，他设计的电路如图所示，图中虚线框A和B处应接入开关或电灯，则开关应接在虚线框B中；图中三孔插座的插孔b(选填“a”“b”或“c”)应与保护线相连。

答案： 12.Bb

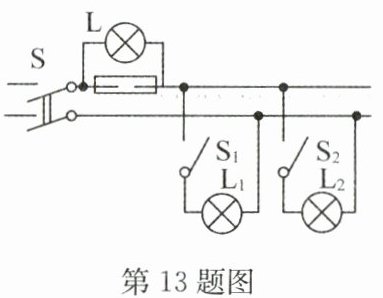

13. 家里某用电器发生短路，保险丝立即熔断。现用下述方法进行检测，如图所示，断开所有用电器的开关，用一个普通的白炽灯L作为“校验灯”与熔断的保险丝并联，然后只闭合S、S₁，若L正常发光，则说明L₁短路；只闭合S、S₂，若L发出暗红色的光(发光不正常)，则说明L₂正常。(均选填“正常”“短路”或“断路”)

答案： 13.短路　正常

14. 家庭电路中，导线绝缘皮容易破损或老化，裸露的导线相互接触会发生短路，这时电路中的空气开关(选填“漏电保护器”或“空气开关”)会跳闸保护电路。除此之外，电路中用电器总功率过大也会导致电路中电流过大。

答案： 14.短路　空气开关　总功率

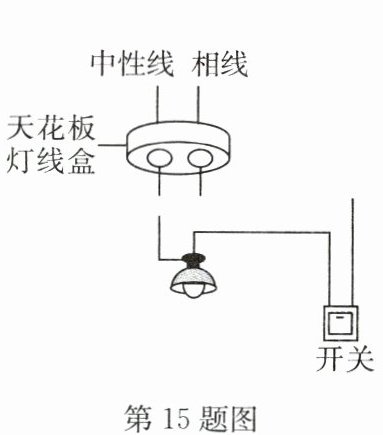

15. （6分）如图，将灯泡及开关正确连入家庭电路。

答案：
15.如图所示

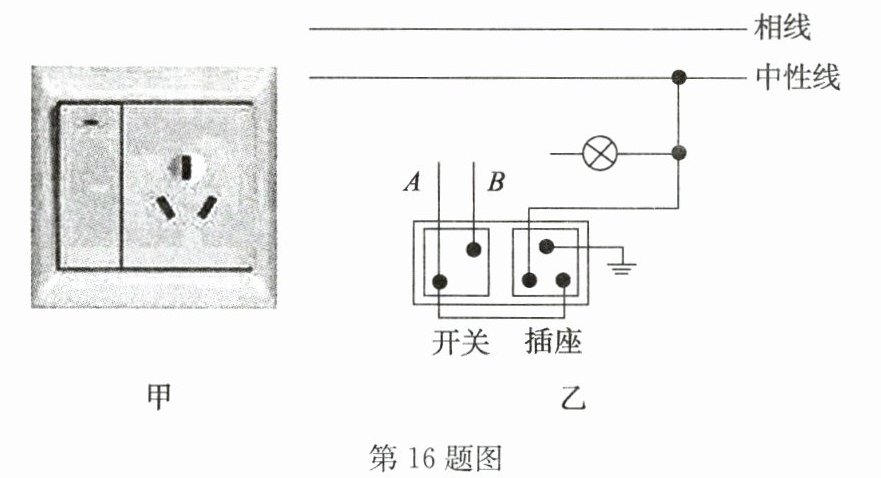

16. （6分）如图甲所示为一个“一开三孔”开关（即一个开关和一个三孔插座连在一起），图乙为其内部接线示意图，“A”“B”是从开关接线柱接出的两根导线。请你将图乙中的电路连接完整，使开关控制电灯，且不影响插座供其他用电器使用。

答案：
16.如图所示

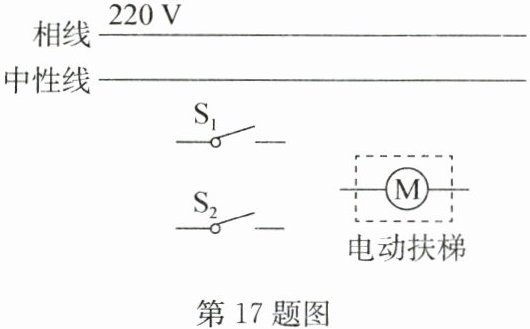

17. （6分）某额定电压为220V的电动扶梯（已接地），需在白天且有人时开启，利用红外线开关S₁（有人时闭合，无人时断开）及可见光开关S₂（白天闭合，夜间断开）即可实现自动控制。请在图中按要求正确完成电路连接。

答案：
17.如图所示
