14. 小明利用图甲所示的电路探究电流与电阻的关系,实验器材有:可调电压电源(可调为1.5V、3.0V、4.5V、6.0V之一)、开关、导线、5个定值电阻(阻值分别为5Ω、10Ω、15Ω、20Ω、30Ω)、滑动变阻器(15Ω 1A)、电压表和电流表。
(1)闭合开关前应将滑动变阻器的滑片调至最
(2)将阻值为5Ω的定值电阻接入电路,调节滑动变阻器的滑片P,读取完电流表示数后,取下阻值为5Ω的定值电阻,换成阻值为10Ω的定值电阻,读取电流表示数前,应进行的操作是:向
(3)小华利用现有器材也做了同一实验。
①连接电路,将电源电压调到某个值,闭合开关,移动滑片使电压表示数为4V。
②断开开关,保持滑片位置不动,换接入另一个阻值更大的定值电阻,闭合开关,发现电压表示数
通过以上实验现象可以推断:此时滑动变阻器接入电路的阻值为

(1)闭合开关前应将滑动变阻器的滑片调至最
右
(选填“左”或“右”)端。(2)将阻值为5Ω的定值电阻接入电路,调节滑动变阻器的滑片P,读取完电流表示数后,取下阻值为5Ω的定值电阻,换成阻值为10Ω的定值电阻,读取电流表示数前,应进行的操作是:向
右
(选填“左”或“右”)移动滑片,使电压表示数与之前相同,记下电流表的示数。与阻值为5Ω的定值电阻接入电路时相比,定值电阻和滑动变阻器的阻值之比不变
(选填“变大”“变小”或“不变”)。小明根据实验数据描绘出了图乙所示的图像,可以得出结论:导体两端的电压一定时,通过导体的电流与导体的电阻成反比
。(3)小华利用现有器材也做了同一实验。
①连接电路,将电源电压调到某个值,闭合开关,移动滑片使电压表示数为4V。
②断开开关,保持滑片位置不动,换接入另一个阻值更大的定值电阻,闭合开关,发现电压表示数
变大
,她想尝试通过调节电源电压的方式改变电压表示数,操作后,发现电压表示数恰好为4V。通过以上实验现象可以推断:此时滑动变阻器接入电路的阻值为
2.5
Ω。
答案:
14.
(1)右
(2)右 不变 导体两端的电压一定时,通过导体的电流与导体的电阻成反比
(3)②变大 2.5 解析:
(1)为了保护电路,闭合开关前,滑动变阻器的滑片应该位于阻值最大处,即最右端。
(2)在探究电流与电阻关系的实验中,应保持电阻两端的电压不变,根据串联分压原理可知,将定值电阻由5Ω的换成10Ω的,阻值增大,其分得的电压增大,为使定值电阻两端的电压减小为原来的电压值,由串联电路电压的规律可知应增大滑动变阻器分得的电压,即增大滑动变阻器连入电路中的电阻,所以滑片应向右端移动,使电压表示数与之前相同。因定值电阻两端的电压保持不变,根据串联电路电压的规律可知,变阻器分得的电压也不变,由分压原理可知,电阻分得的电压之比等于对应的电阻之比,所以定值电阻阻值变化时,定值电阻和滑动变阻器的阻值之比不变。由图像可知,定值电阻两端电压不变,电阻增大为原来的几倍,电流就减小为原来的几分之几,所以可得出结论:导体两端的电压一定时,通过导体的电流与导体的电阻成反比。
(3)根据串联分压原理可知,保持滑片不动,换接入另一个阻值更大的定值电阻,闭合开关,会发现电压表的示数变大。因为电压表测的是定值电阻两端的电压,根据电压表的示数为4V,可以排除电源电压为1.5V、3.0V。由题意可知,两次实验中滑动变阻器接入电路的阻值不变,由串联电路的电压特点可知,当电源电压为4.5V时,滑动变阻器两端的电压为U_滑1=4.5V - 4V=0.5V,由串联电路的分压原理可知,滑动变阻器接入电路的阻值与定值电阻的阻值之比为$\frac{R_{滑1}}{R_1}$=$\frac{U_{滑1}}{U_V}$=$\frac{0.5V}{4V}$=$\frac{1}{8}$,则R₁=8R_滑1;当电源电压为6V时,滑动变阻器两端的电压为U_滑2=6V - 4V=2V,由串联电路的分压原理可知,滑动变阻器接入电路的阻值与定值电阻的阻值之比为$\frac{R_{滑1}}{R_2}$=$\frac{U_{滑2}}{U_V}$=$\frac{2V}{4V}$=$\frac{1}{2}$,则R₂=2R_滑1,则两次实验中定值电阻的阻值之比为$\frac{R_1}{R_2}$=$\frac{8R_{滑1}}{2R_{滑1}}$=$\frac{4}{1}$。由器材中的5个定值电阻的阻值可知,只有5Ω和20Ω满足上述条件,故两次的电源电压分别为4.5V和6V,对应定值电阻为R₁=20Ω,R₂=5Ω,因此滑动变阻器接入电路的阻值R_滑1=$\frac{1}{8}$×20Ω=2.5Ω。
(1)右
(2)右 不变 导体两端的电压一定时,通过导体的电流与导体的电阻成反比
(3)②变大 2.5 解析:
(1)为了保护电路,闭合开关前,滑动变阻器的滑片应该位于阻值最大处,即最右端。
(2)在探究电流与电阻关系的实验中,应保持电阻两端的电压不变,根据串联分压原理可知,将定值电阻由5Ω的换成10Ω的,阻值增大,其分得的电压增大,为使定值电阻两端的电压减小为原来的电压值,由串联电路电压的规律可知应增大滑动变阻器分得的电压,即增大滑动变阻器连入电路中的电阻,所以滑片应向右端移动,使电压表示数与之前相同。因定值电阻两端的电压保持不变,根据串联电路电压的规律可知,变阻器分得的电压也不变,由分压原理可知,电阻分得的电压之比等于对应的电阻之比,所以定值电阻阻值变化时,定值电阻和滑动变阻器的阻值之比不变。由图像可知,定值电阻两端电压不变,电阻增大为原来的几倍,电流就减小为原来的几分之几,所以可得出结论:导体两端的电压一定时,通过导体的电流与导体的电阻成反比。
(3)根据串联分压原理可知,保持滑片不动,换接入另一个阻值更大的定值电阻,闭合开关,会发现电压表的示数变大。因为电压表测的是定值电阻两端的电压,根据电压表的示数为4V,可以排除电源电压为1.5V、3.0V。由题意可知,两次实验中滑动变阻器接入电路的阻值不变,由串联电路的电压特点可知,当电源电压为4.5V时,滑动变阻器两端的电压为U_滑1=4.5V - 4V=0.5V,由串联电路的分压原理可知,滑动变阻器接入电路的阻值与定值电阻的阻值之比为$\frac{R_{滑1}}{R_1}$=$\frac{U_{滑1}}{U_V}$=$\frac{0.5V}{4V}$=$\frac{1}{8}$,则R₁=8R_滑1;当电源电压为6V时,滑动变阻器两端的电压为U_滑2=6V - 4V=2V,由串联电路的分压原理可知,滑动变阻器接入电路的阻值与定值电阻的阻值之比为$\frac{R_{滑1}}{R_2}$=$\frac{U_{滑2}}{U_V}$=$\frac{2V}{4V}$=$\frac{1}{2}$,则R₂=2R_滑1,则两次实验中定值电阻的阻值之比为$\frac{R_1}{R_2}$=$\frac{8R_{滑1}}{2R_{滑1}}$=$\frac{4}{1}$。由器材中的5个定值电阻的阻值可知,只有5Ω和20Ω满足上述条件,故两次的电源电压分别为4.5V和6V,对应定值电阻为R₁=20Ω,R₂=5Ω,因此滑动变阻器接入电路的阻值R_滑1=$\frac{1}{8}$×20Ω=2.5Ω。
15. 某同学用下列器材测量定值电阻的阻值:干电池2节,电流表A,电压表V,滑动变阻器(30Ω 2A),开关及导线。

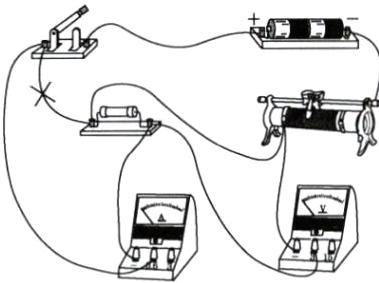

(1)他连接了如图所示的电路,接错了一根导线,请你在这根导线上打“×”,并补画出正确的导线。
(2)正确连接电路后,闭合开关前,应将滑动变阻器滑片
(3)他按正确步骤进行了3次实验,记录的实验数据如下表所示,此定值电阻的阻值为
(4)为了使并联在定值电阻两端的电压表的示数为0.5V,在不增加器材的情况下,可以采取的措施是
(5)他将上述实验中的定值电阻换成正常工作电压为2.5V的小灯泡,用同样的方法测量小灯泡的电阻。当电压表的示数为0.2V时,电流表的示数为0.10A;当电压表的示数为2.4V时,电流表的示数为0.30A。则电压表的示数为2.0V时,电流表的示数可能为


(1)他连接了如图所示的电路,接错了一根导线,请你在这根导线上打“×”,并补画出正确的导线。
(2)正确连接电路后,闭合开关前,应将滑动变阻器滑片
移动到最右端
。(3)他按正确步骤进行了3次实验,记录的实验数据如下表所示,此定值电阻的阻值为
12.2
Ω。(结果保留一位小数)(4)为了使并联在定值电阻两端的电压表的示数为0.5V,在不增加器材的情况下,可以采取的措施是
取下一节干电池
。(5)他将上述实验中的定值电阻换成正常工作电压为2.5V的小灯泡,用同样的方法测量小灯泡的电阻。当电压表的示数为0.2V时,电流表的示数为0.10A;当电压表的示数为2.4V时,电流表的示数为0.30A。则电压表的示数为2.0V时,电流表的示数可能为
0.28A
(选填“0.20A”“0.25A”“0.28A”或“0.30A”)。
答案:
15.
(1)如图所示
(2)移动到最右端
(3)12.2
(4)取下一节干电池
(5)0.28A
解析:
(5)当电压表的示数为0.2V时,电流表的示数为0.10A,灯泡电阻为R₁=$\frac{U_1}{I_1}$=$\frac{0.2V}{0.10A}$=2Ω,当电压表的示数为2.4V时,电流表的示数为0.30A,灯泡电阻R₂=$\frac{U_2}{I_2}$=$\frac{2.4V}{0.30A}$=8Ω,则电压表的示数为2.0V时,灯泡电阻在2~8Ω之间。如果电流为0.2A,电阻是10Ω;如果电流为0.25A,电阻是8Ω;如果电流为0.28A,电阻约为7.1Ω;因为电压减小时电流也减小,所以电流表示数不可能为0.3A。故填0.28A。
15.
(1)如图所示
(2)移动到最右端
(3)12.2
(4)取下一节干电池
(5)0.28A
解析:
(5)当电压表的示数为0.2V时,电流表的示数为0.10A,灯泡电阻为R₁=$\frac{U_1}{I_1}$=$\frac{0.2V}{0.10A}$=2Ω,当电压表的示数为2.4V时,电流表的示数为0.30A,灯泡电阻R₂=$\frac{U_2}{I_2}$=$\frac{2.4V}{0.30A}$=8Ω,则电压表的示数为2.0V时,灯泡电阻在2~8Ω之间。如果电流为0.2A,电阻是10Ω;如果电流为0.25A,电阻是8Ω;如果电流为0.28A,电阻约为7.1Ω;因为电压减小时电流也减小,所以电流表示数不可能为0.3A。故填0.28A。
