《2025年新目标检测同步单元测试卷九年级物理上册人教版》

17. (10分)用如图所示的电路来探究串联电路电压特点。

(1)实验中应选择规格不相同(选填“相同”或“不相同”)的灯泡。

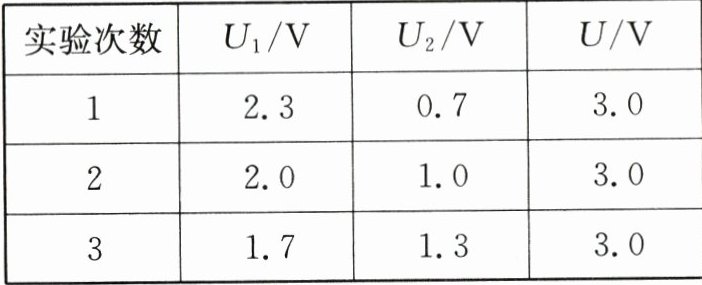

(2)用电压表分别测出L₁和L₂两端电压及电源两端电压的值，即U₁、U₂、U，经过多次实验，得到的数据记录在表中。分析实验数据，可以得到串联电路的电压特点：U=U₁+U₂(用公式写出)。
(3)该实验中进行多次实验的主要目的是寻找普遍规律(选填“寻找普遍规律”或“减小实验误差”)。

答案： 17.
(1)不相同　
(2)U=U₁+U₂　
(3)寻找普遍规律

18. 某用电器的工作电路如图所示。
（1）当S₁、S₃闭合，S₂断开时，电压表V的示数为3 V，电流表A的示数为0.5 A，改接电流表与L₂串联，其示数为0.3 A，求通过L₁的电流大小。
（2）电源电压不变，当开关S₁、S₃断开，S₂闭合时，电压表V的示数为1.2 V，求L₂两端的电压。

答案： 18.
(1)由题图知，当S₁、S₃闭合，S₂断开时，两灯并联，电流表测干路电流，由电流表的示数可知，干路电流I=0.5A;改接电流表与L₂串联，两灯仍然并联，此时电流表示数为0.3A,即I₂=0.3A。由并联电路的电流特点可得，通过L₁的电流大小I₁=I−I₂=0.5A−0.3A=0.2A。
(2)当S₁、S₃闭合，S₂断开时，两灯并联，电压表测L₁两端电压，由并联电路的电压特点可知，电源电压U=U₁=3V。当开关S₁、S₃断开，S₂闭合时，两灯串联，电压表测L₁两端电压，由电压表的示数可知,L₁两端电压U₁′=1.2V,由串联电路的电压特点可得,L₂两端的电压U₂=U−U₁′=3V−1.2V=1.8V。
