《2025年新目标检测同步单元测试卷九年级物理上册人教版》

11. 在家庭电路中，电灯与插座都是并联的，开关串接在相线(选填“相线”“中性线”或“保护线”)和用电器之间；若新增加功率较大的电器，要安装供电的插座，在粗细相同的备用导线中，应选用铜(选填“铝”“铁”或“铜”)芯导线，因为在通过相同电流时，相同时间内该导线发热较少(选填“多”或“少”)。

答案： 11.并 相线 铜 少 解析:家庭电路中各用电器互不影响，是并联的，所以电灯与插座是并联的，开关串接在相线和用电器之间;若新增加功率较大的电器，要安装供电的插座，在粗细相同的备用导线中，铜的电阻最小，所以应选用铜芯导线，其他条件相同时，铜的电阻小，根据焦耳定律，通过相同的电流，相同时间内铜导线发热较少。

12. 在家庭电路中，照明灯泡与控制它的开关之间的连接方式是串联。一只标有“PZ220 - 100”字样的灯泡，其额定电压是220V，额定功率是100W，正常工作5h消耗的电能为0.5kW·h；若灯泡两端电压减小，则灯泡的亮度将变暗(选填“变亮”“变暗”或“不变”)。

答案：

串联

220

100

0.5

变暗

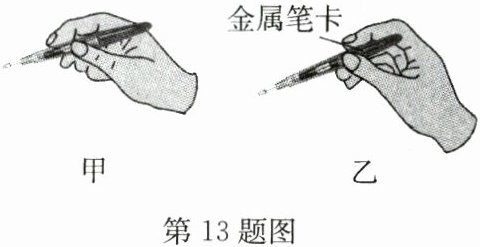

13. 小凡把新安装好的即热式电热水器接入家庭电路中时，家里的用电器突然同时停止工作。他用测电笔检测，发现总保险丝断了，则引起电路中电流过大的原因可能是发生了短路或用电器。如图所示为小凡手拿测电笔检测电路的示意图，其中正确的是(选填“甲”或“乙”)。

答案： 总功率过大；乙

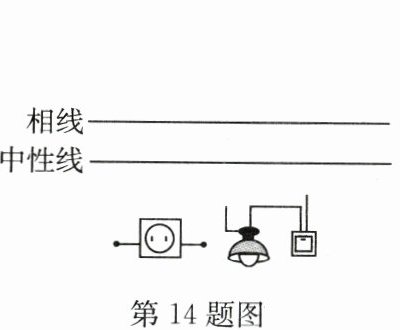

14. 如图，请用笔画线代替导线将两孔插座和带开关的电灯分别接入电路。

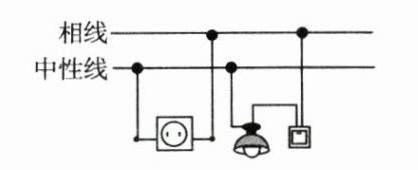

答案：

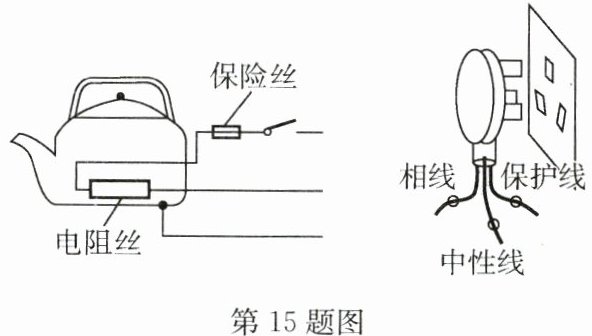

15. 将如图所示的电水壶的3条接线按照安全用电的原则对应连接到三脚上。

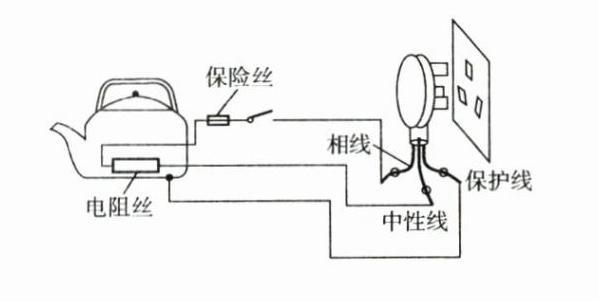

答案：

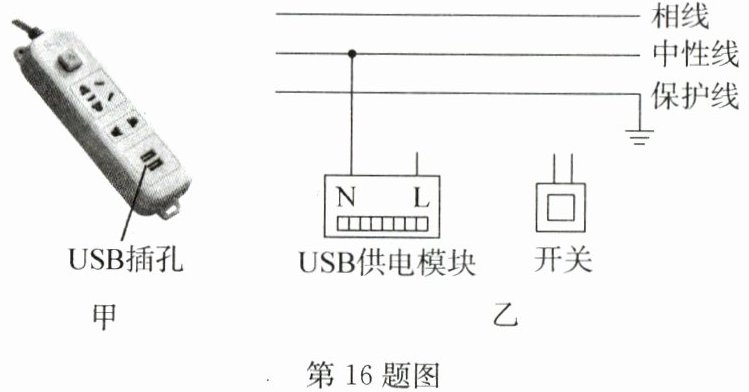

16. 随着家庭中各种电子设备的增加，很多插座都增加了为电子设备充电的USB接口。如图甲所示，通过拆解发现，插座内部除了提供普通二孔、三孔插座外，还内置了一个USB供电模块，图乙是USB供电模块的电路图，请在图乙中用笔画线代替导线将电路图补充完整。

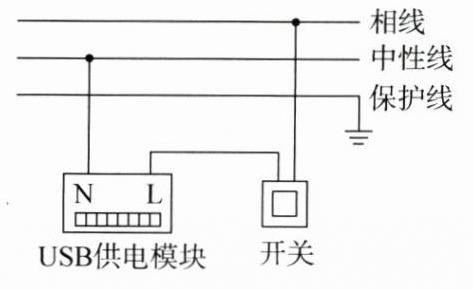

答案：
