《2025年新目标检测同步单元测试卷九年级物理上册人教版》

1. 为了纪念物理学家做出的贡献，通常用他们的名字来命名物理量的单位。下列物理量及其单位对应正确的是(C)

A.功率——焦耳
B.电压——安培
C.电阻——欧姆
D.电流——伏特

答案： 1.C

2. 关于电流、电压和电阻，下列说法正确的是(A)

A.自由电子定向移动也可以形成电流
B.电路两端有电压，电路中就一定有电流
C.金属导体中电流的方向与自由电子定向移动的方向相同
D.当导体两端电压为0时，通过它的电流为0，它的电阻也为0

答案： 2.A　解析:自由电荷定向移动能形成电流，故A正确;电路两端有电压，且电路为闭合电路，电路中才有电流，故B错误;金属导体中电流的方向为正电荷定向移动的方向，与自由电子定向移动的方向相反，故C错误;导体的电阻是导体自身的一种特性，当导体两端电压为0时，通过它的电流为0，它的电阻不为0,故D错误。故选A。

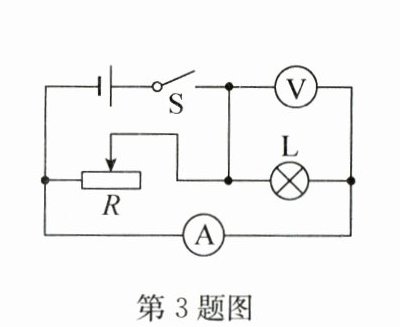

3. 如图所示的电路中，闭合开关，在将滑动变阻器的滑片由右向左滑动的过程中(C)


A.电流表示数变大，电压表示数变大，灯泡变亮
B.电流表示数变小，电压表示数变小，灯泡变暗
C.电流表示数不变，电压表示数不变，灯泡亮度不变
D.电流表示数变大，电压表示数变小，灯泡亮度不变

答案： 3.C　解析:题图中，闭合开关，滑动变阻器与灯泡并联接入电路，电流表测通过灯泡L的电流，电压表测电源电压。滑片由右向左滑动的过程中，滑动变阻器接入电路的阻值变小，电源电压保持不变，电压表示数不变。灯泡这一支路不受影响，通过灯泡的电流不变，电流表示数不变，灯泡亮度不变。故C符合题意，A、B、D不符合题意。故选C。

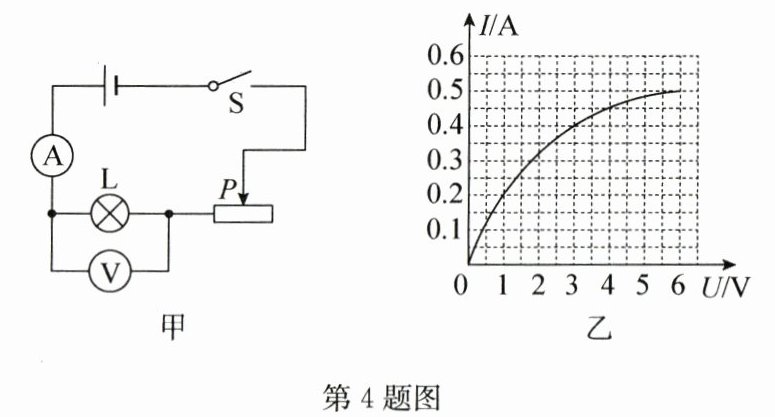

4. 如图甲所示，小灯泡L的规格是“6 V 0.5 A”，闭合开关S，当滑动变阻器连入电路中的电阻为4 Ω时，L正常发光。小灯泡的I-U图像如图乙所示，电源电压保持不变。下列说法中正确的是(D)


A.电源电压为10 V
B.小灯泡的电阻始终为12 Ω
C.当滑动变阻器接入电路中的电阻为20 Ω时，电流表示数为0.25 A
D.在图乙中画出滑动变阻器的I-U图像，它与小灯泡的I-U图像交点处的电流为0.45 A

答案： 4.D解析:当滑动变阻器连入电路中的电阻为4Ω时，L正常发光，L两端的电压为6V,电流为0.5A,滑动变阻器两端电压U_{滑}=IR_{滑}=0.5A×4Ω=2V,电源电压U=U_{L}+U_{滑}=6V+2V=8V,故A错误。已知小灯泡正常发光时两端的电压为U_{L}=6V,通过它的电流为0.5A,由I=$\frac{U}{R}$知，小灯泡正常发光时的电阻为R_{L}=$\frac{U_{L}}{I}$=$\frac{6V}{0.5A}$=12Ω,由图像可知小灯泡的电阻是变化的，故B错误。当滑动变阻器接入电路中的电阻为20Ω时，假设电流表示数为0.25A,则滑动变阻器两端电压为U_{滑}'=20Ω×0.25A=5V,小灯泡两端电压U_{L}'=U−U_{滑}'=8V−5V=3V,由题图乙知，此时通过小灯泡的电流为0.4A，与假设矛盾，故不成立，C错误。若在题图乙中画出滑动变阻器的I - U图像，它与L的图像交点处小灯泡与滑动变阻器的电压相等，说明U_{L}''=U_{滑}'=$\frac{1}{2}$U=4V,根据图像知，此时的电流为0.45A,故D正确。故选D。

5. 某科技小组设计了一个地磅，地磅内部简化电路如图所示。其工作原理是车辆开上地磅后会压缩弹簧(弹簧处于弹性限度内)引起滑片P移动，当电路中的电流I≥I₀(I₀为某一定值)时，电路中电铃会发出警示声(电铃可视为一个小电阻)，表明车辆超重了。电源电压保持不变，电压表示数可反映车辆的质量，R₀为保护电阻。下列说法不正确的是(C)

A.车辆质量越小，电压表的示数越小
B.车辆质量越大，通过定值电阻R₀的电流越大
C.若换用电压更大的电源，地磅的报警质量将变大
D.若更换更大阻值的R₀，地磅的报警质量将变大

答案： 5.C　解析:由题图得，定值电阻$R_{0}、$滑动变阻器R、电铃串联，电压表测量定值电阻$R_{0}$两端的电压。车辆质量越小，车辆的重力越小，车辆对地磅的压力越小，滑片向下移动的距离越小，变阻器R接入电路中的电阻越大，电路的总电阻越大，由欧姆定律得，电路中的电流越小，定值电阻$R_{0}$两端的电压越小，则电压表的示数越小，故A正确，不符合题意;车辆质量越大，车辆的重力越大，车辆对地磅的压力越大，滑片向下移动的距离越大，变阻器R接入电路中的电阻越小，电路的总电阻越小，由欧姆定律得，电路中的电流越大，通过定值电阻$R_{0}$的电流越大，故B正确，不符合题意;报警电流一定，若换用更高电压的电源，滑片位置相同(车辆质量相同)时，电路中的电流会更大，更容易达到$I_{0}，$报警所对应的质量会变小，故C错误，符合题意;若更换更大阻值的$R_{0}，$由于报警电流一定，在车辆质量相同时，电路中的电流减小，需要更大的车辆质量(使变阻器阻值更小)才能让电流达到$I_{0}，$所以报警质量将变大，故D正确，不符合题意。故选C。
