《2025年新目标检测同步单元测试卷九年级物理上册人教版》

16. 图甲为一台简易电动机，它由一节旧电池、一小块强磁体和单匝线框组成，磁体吸在电池下端，线框由裸铜导线绕制；图乙为电动机工作原理图，箭头表示磁感线方向。根据图乙可知，磁体上端为N(选填“N”或“S”)极；已知磁场对左边线框的作用力垂直于纸面向里，则右边线框受到的磁场力垂直于纸面向外(选填“向外”或“向里”)；线框在转动过程中将电能转化为机械能。

答案： 16.N　向外　电　机械

17. （6分）有一个磁悬浮地球仪如图甲所示，其球体内有一个条形磁体，其磁场方向与地磁场方向相同，下方环形底座内有一个电磁铁，通过磁极间的相互作用使地球仪悬浮在空中，图乙是其工作原理示意图。请在图中标出：
①球体内条形磁体的N极；
②开关闭合后，电磁铁的磁感线方向；
③电源的“+”“-”极。

答案：
17.如图所示
　　　　　　　　　

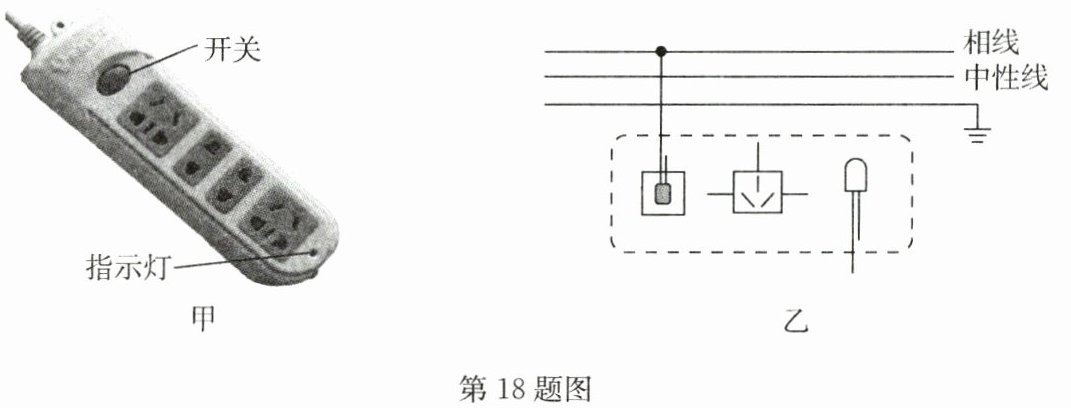

18. （3分）图甲是生活中常用的插线板，开关断开时，指示灯不发光，插孔不能提供工作电压；开关闭合时，指示灯发光，插孔可以提供工作电压；若指示灯损坏，开关闭合时插孔也能提供工作电压。请在图乙中画出开关、指示灯、插孔的连接方式，并把插线板与输电线接通。

答案：
18.如图所示
