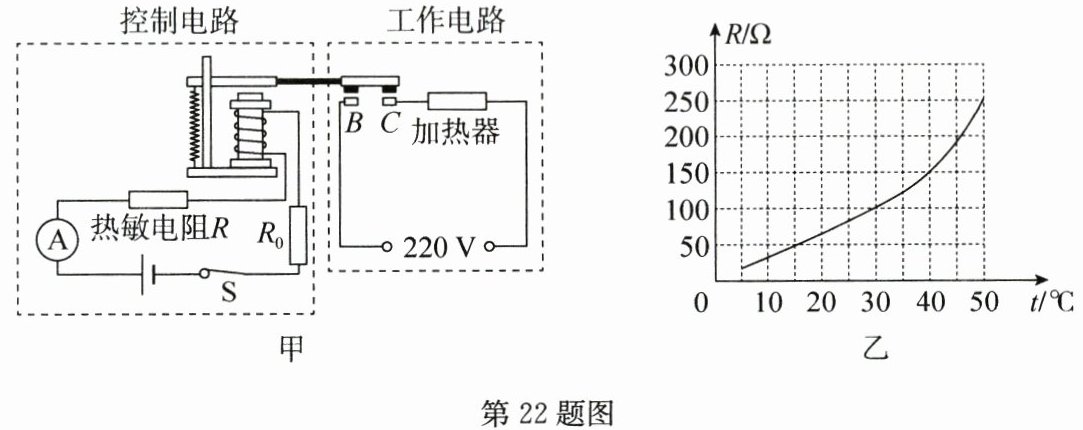

22. 实践小组为学校的花卉种植大棚设计了自动加热装置，其简化电路如图甲所示，该自动加热装置由控制电路和工作电路两部分组成，它可以使种植大棚内的温度保持在15～40 ℃，控制电路中的热敏电阻R的阻值随空气温度t的变化关系如图乙所示。当电磁铁线圈内的电流减小至0.1 A时，衔铁释放，触点B、C断开，停止加热；当电磁铁线圈内的电流增大至0.2 A时，衔铁被吸下，触点B、C接通，开始加热。已知加热器的铭牌上标有“220 V 500 W”字样，控制电路的电源电压恒定，R₀为定值电阻，电路中导线及线圈电阻不计。求：
（1）加热器正常工作的电流及电阻；
（2）控制电路的电源电压及定值电阻R₀的阻值；
（3）请分析该装置中影响实际控制温度准确度的因素（说出一个即可）。

答案： （1）电流约$2.27\,A$，电阻$96.8\,\Omega$；（2）电源电压$18\,V$，$R_0=30\,\Omega$；（3）控制电路电源电压波动。
