《2025年新目标检测同步单元测试卷九年级物理上册人教版》

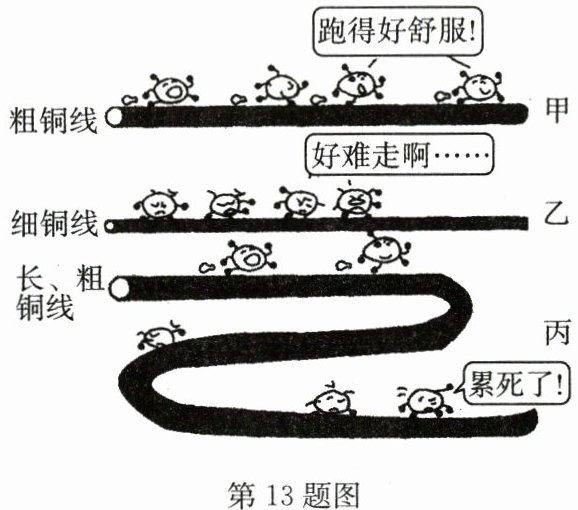

13. 导体的电阻与导体的长度、粗细和材料等因素有关。如图所示，甲、乙反映了导体的电阻与导体的横截面积有关，甲、丙反映了导体的电阻与导体的长度有关。

答案： 13.横截面积 长度

14. 某太阳能热水器装有质量为100kg、初温为20℃的水，经过一天的太阳照射，水温升高到65℃，则这些水吸收的热量等于完全燃烧0.45m³天然气所放出的热量；假如用功率为2kW的电热水器产生同样多的热量，则通电的时间为9450s。[已知水的比热容为4.2×10³J/(kg·℃)，天然气的热值为4.2×10⁷J/m³]

答案： 14.0.45 9450 解析：水吸收的热量Q吸=cmΔt = 4.2×10³J/(kg·℃)×100kg×(65℃ - 20℃)=1.89×10⁷J，因为Q吸=Q放，由Q放=qV可知，V = Q放/q = 1.89×10⁷J/4.2×10⁷J/m³ = 0.45m³。由Q吸=W = Pt可知，t = Q吸/P = 1.89×10⁷J/2000W = 9450s。

15. 某手机电池铭牌上标有“5V 4000mA·h”的字样，手机正常使用时的功率为3W，电池充满电储存的电能为7.2×10⁴J。该手机充满电正常使用，当电池电量剩余40%时，该手机已经使用的时间是240min。

答案： 15.7.2×10⁴ 240 解析：根据电池容量可计算出电池充满电时储存的电能W = UIt = 5V×4000mA×3600s = 7.2×10⁴J。该手机正常工作消耗的电能W1 = W×(1 - 40%) = 4.32×10⁴J，则该手机已经使用的时间t = W1/P = 4.32×10⁴J/3W = 1.44×10⁴s = 240min。

16. 如图所示的电路中，电源电压保持不变，R为定值电阻。闭合开关S，移动滑动变阻器R′的滑片P，发现电流表示数从0.1A变为0.3A，电压表示数改变了4V。由此可判断，在这一过程中滑动变阻器连入电路的阻值变小(选填“变大”或“变小”)，定值电阻R的电功率变化了1.6W。

答案： 16.变小 1.6 解析：从题中电路图可以看出，滑动变阻器与定值电阻串联，电流表示数增大，根据欧姆定律可判断出滑动变阻器接入电路中的阻值变小。设开始时定值电阻两端的电压为U，滑动变阻器接入电路的阻值变小后，定值电阻两端电压为U + 4V，根据欧姆定律可得U/0.1A = R，(U + 4V)/0.3A = R，解得R = 20Ω，U = 2V，则移动滑片后定值电阻R两端的电压为U + 4V = 6V，因此定值电阻R的电功率变化量ΔP =(6V)²/20Ω - (2V)²/20Ω = 1.6W。

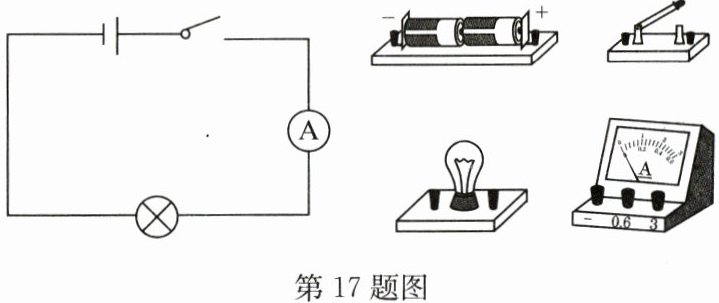

17. 如图所示，请根据电路图，用笔画线代替导线连接实物图。（注意导线不允许交叉）

答案：
17.如图所示
