《2025年新目标检测同步单元测试卷九年级物理上册人教版》

9. 如图所示的灭蚊拍具有灭蚊和照明功能，当只闭合开关S₁时，灭蚊拍能灭蚊但灯不亮；当S₁和S₂都闭合时，灭蚊拍既能灭蚊又能照明。下列选项中设计的电路图符合上述功能的是(D)

答案： 9.D

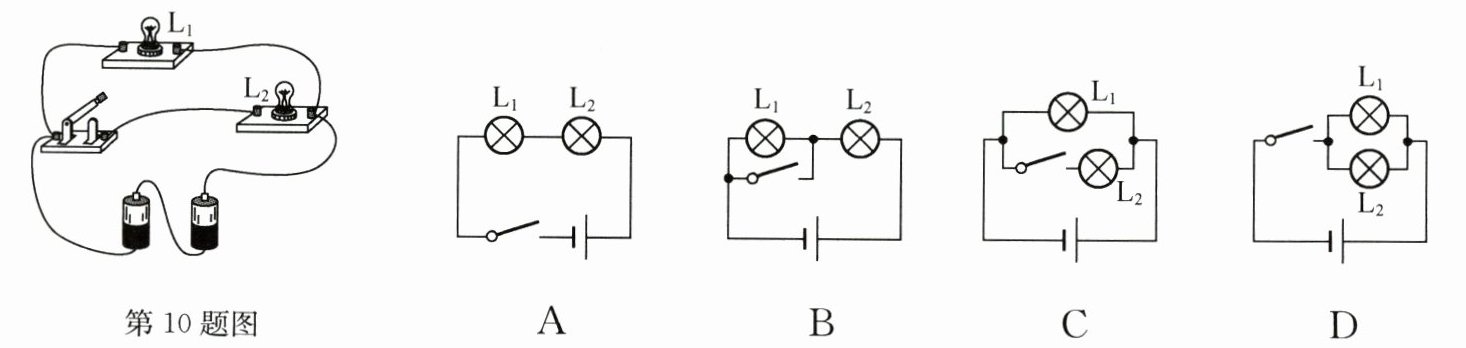

10. 在下列四个选项中，与如图所示的实物图对应的电路图是(C)

答案： 10.C

11. 在下列电路中，开关S能同时控制电灯和电铃的是(B)

答案： 11.B

12. 为了保证司乘人员的安全，轿车上设有安全带未系提示系统。当人坐在座椅上时，开关S自动闭合。若未系安全带，则开关S₁断开，仪表盘上的指示灯亮；若系上安全带，则开关S₁闭合，指示灯熄灭。下列电路图中设计最合理的是(D)

答案： 12.D 解析：A中电阻器R与开关$S_1$并联后与指示灯、开关S串联，人坐下时S闭合，指示灯亮，系上安全带时$S_1$闭合，指示灯仍然亮，不符合题意。B中电阻器R与开关$S_1$串联后与指示灯并联，开关S在干路上，人坐下时S闭合，指示灯亮，系上安全带时$S_1$闭合，对指示灯没有影响，指示灯仍然亮，不符合题意。C中两开关串联，只有人坐下，并系上安全带时，指示灯才会发光，不符合题意。D中指示灯与$S_1$并联后与电阻器R、开关S串联，人坐下时S闭合，指示灯亮，系上安全带时$S_1$闭合，指示灯被短路，指示灯熄灭，且不会出现电源短路现象，符合题意。
