《2025年新目标检测同步单元测试卷九年级物理上册人教版》

12. 如图所示，蹄形磁体和铜棒均水平放置。现闭合开关，水平向左移动铜棒，电流表G的指针发生偏转，则(C)

A.根据此现象的产生原理可制成电动机
B.此现象与奥斯特实验现象的产生原理相同
C.若将铜棒左右来回移动，可产生交变电流
D.仅将磁体水平向右移动，电流表G的指针不偏转

答案： 12.C

13. 如图所示的部分家庭电路，当闭合开关时，发现电灯不亮。若原因是图中打“×”的位置发生了断路，则在开关闭合的情况下，用测电笔测试电路中A点，测电笔氖管会(选填“会”或“不会”)发光。

答案： 13.会　解析:图中开关接在相线与电灯之间，开关闭合后，若打“×”的位置发生了断路，由于A点与相线连通，所以用测电笔测试A点，氖管会发光。

14. 为了安全用电，家庭电路中的空气开关应安装在相线上；空气开关“跳闸”后，受它控制的电路处于断路(选填“短路”“断路”或“通路”)状态；测电笔不能(选填“能”或“不能”)区分中性线与保护线。

答案： 14.相　断路　不能

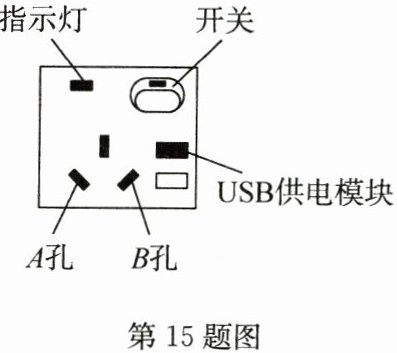

15. 如图所示，开关闭合，指示灯亮，小明用测电笔接触插座B孔，氖管发光，则B孔接的是相线；若指示灯损坏不影响插孔和USB供电模块正常工作，则指示灯与USB供电模块的连接方式是并联；同时使用的家用电器越多，电路中的总电流越大。

答案： 15.相　并联　大
