《2025年新目标检测同步单元测试卷九年级物理上册人教版》

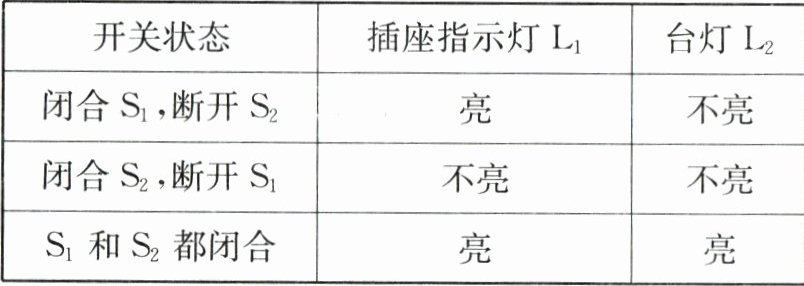

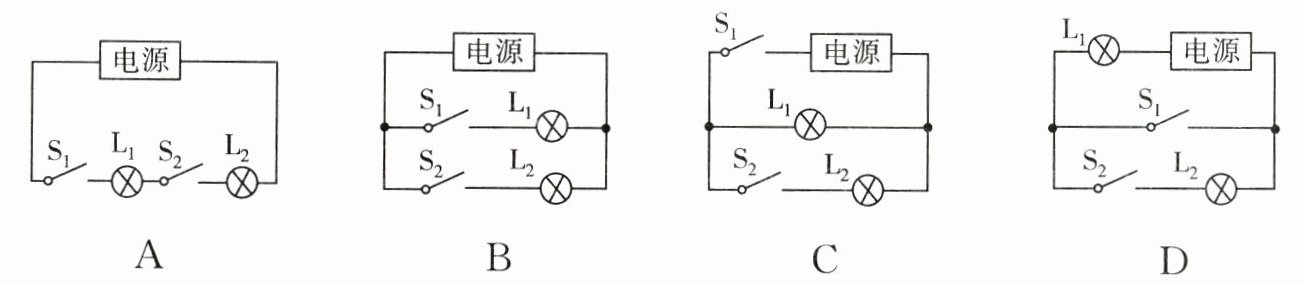

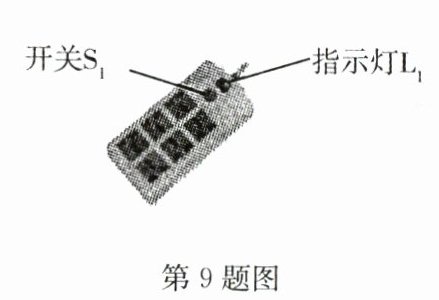

9. 小明家台灯的插头插在如图所示的插座上，插座上有一个开关和一个指示灯。若插座开关和指示灯分别用 $ S_1 $、$ L_1 $ 表示，台灯开关和灯泡分别用 $ S_2 $、$ L_2 $ 表示，小明断开或闭合 $ S_1 $、$ S_2 $ 时，记录的现象如表所示，则符合事实的电路图是(C)

答案： 9.C　解析:插座上的指示灯与台灯可以独立工作，是并联的，根据开关开闭情况可判断，开关S₁控制着整个电路，因为只有在S₁闭合的情况下再闭合S₂，台灯才会发光，所以S₁在干路上，S₂在台灯支路上。故C选项电路图符合事实。

10. “鸳鸯火锅”是用金属片将锅的内部空间隔成相等的两部分，一边放清汤卤，一边放红汤卤的火锅。清汤卤和红汤卤的质量、主要成分及初温几乎相同，但红汤卤一侧浮着一层具有麻辣风味的油，清汤卤一侧则没有。小红在食用这种火锅时，发现两边加热情况相同时，红汤卤一侧首先沸腾。下列说法不正确的是(D)

A.红汤卤与清汤卤的比热容近似相同
B.红汤卤液面上方有一层油，能够减少热量的散失
C.红汤卤首先沸腾的主要原因是红汤卤的热量散失少
D.红汤卤首先沸腾的主要原因是红汤卤的沸点比清汤卤的低

答案： 10.D解析:由题意知，清汤卤和红汤卤的质量、主要成分及初温几乎相同，所以二者比热容、沸点近似相同，故A对，D错。红汤卤一侧先沸腾的原因主要是其表面的油层减少了汤内热量的散失，温度升高得快，故B、C对。故选D。

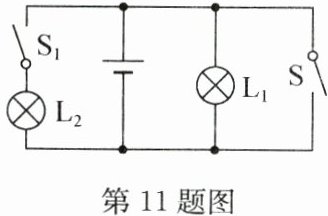

11. 关于如图所示的电路，下列判断中正确的是(C)

A.$ S_1 $ 断开、$ S $ 闭合时，灯 $ L_1 $ 不亮，灯 $ L_2 $ 亮
B.$ S_1 $ 闭合、$ S $ 断开时，灯 $ L_1 $、$ L_2 $ 都不亮
C.$ S_1 $、$ S $ 都闭合时，灯 $ L_1 $、$ L_2 $ 都不亮
D.$ S_1 $、$ S $ 都闭合时，灯 $ L_2 $ 不亮，灯 $ L_1 $ 亮

答案： 11.C

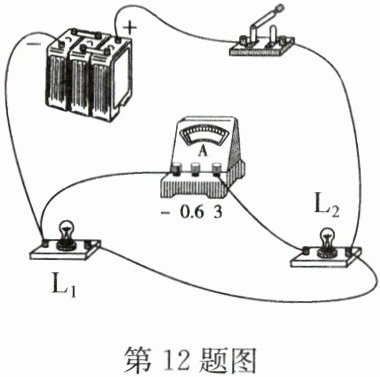

12. 在如图所示的电路中，闭合开关，下列说法中正确的是(C)

A.电流表测的是通过灯 $ L_1 $ 的电流
B.电流表测的是通过灯 $ L_1 $ 和 $ L_2 $ 的总电流
C.取下灯 $ L_1 $ 后，$ L_2 $ 仍然会亮，电流表有示数
D.取下灯 $ L_2 $ 后，$ L_1 $ 仍然会亮，电流表有示数

答案： 12.C
