《2025年节节高大象出版社八年级物理上册人教版》

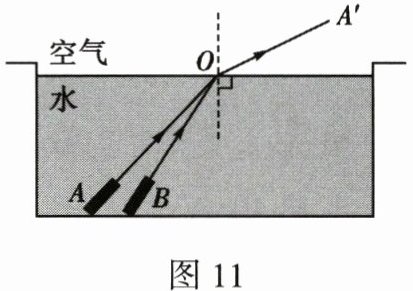

16. 如图 11，观光水池中，一束红光沿 AO 方向从水射入空气，折射光线为 OA'。若另一束红光沿 BO 方向从水射入空气，请大致画出入射光线 BO 的折射光线，并标出对应的折射角 r。

答案：

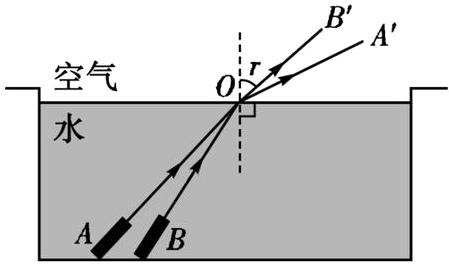

16.如图所示。

[解析]在光的折射现象中,折射角随入射角的减小而减小,折射角是折射光线与法线的夹角，据此画出入射光线BO的折射光线,并标出对应的折射角r。

17. 为了验证光的反射定律，小华同学准备了一块平面镜、一块画有法线 ON 的平整硬纸板、激光笔、直尺、量角器及笔。
（1）实验时让光贴着纸板入射是为了显示光路；为了便于测量和研究，需要把光路记录在纸板上，你的方法是用笔在纸板上沿着光路将其描画下来。

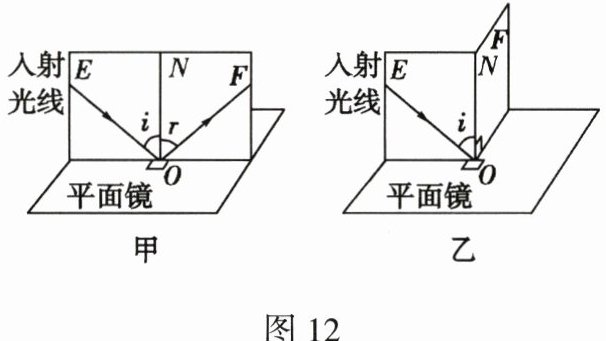

（2）如图 12 甲所示的实验，让一束光 EO 贴着纸板射到平面镜上，在纸板上会看到反射光线 OF。将纸板沿 ON 向后折，此时在 NOF 面上看不到反射光线，如图 12 乙所示，此实验现象说明反射光线、人射光线和法线在同一平面内。
(3)在图 12 甲中，如果让光线逆着 OF 的方向射向镜面，会看到反射光线沿着 OE 方向射出，这表明在光的反射中,光路是可逆的。

答案： 17.
(1)显示光路 用笔在纸板上沿着光路将其描画下来
(2)反射光线、人射光线和法线在同一平面内
(3)在光的反射中,光路是可逆的 [解析]
(1)本实验中硬纸板的主要作用是显示光路;为了便于测量和研究,需要把光路记录在纸板上,可以用笔在纸板上沿着光路将其描画下来。
(2)当纸板NOF转过一定的角度后,两块纸板不在同一平面上,所以在纸板NOF上就无法呈现出反射光线了,说明了反射光线、入射光线和法线在同一平面内。
(3)在题图甲中,如果让光线逆着OF 的方向射向镜面，会看到反射光线沿着OE方向射出，这表明在光的反射中,光路是可逆的。

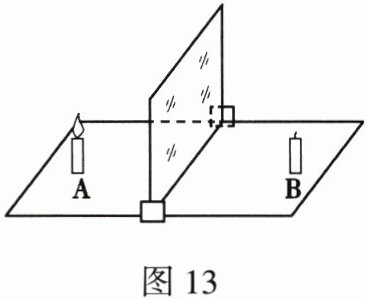

18. 小明利用图 13 所示的器材“探究平面镜成像的特点”。
（1）实验中用玻璃板代替平面镜，主要是利用玻璃板透明的特点，便于。
（2）小明拿另一支大小相同且（选填“需要”或“不需要”）点燃的蜡烛 B 在玻璃板后面移动，人眼一直在蜡烛（选填“A”或“B”）一侧观察，直到看上去蜡烛 B 跟蜡烛 A 的像重合。
(3)移开蜡烛 B，在其原来位置放一光屏，光屏上(选填“能”或“不能”)呈现蜡烛的像，说明平面镜所成的是(选填“虚”或“实”)像。
(4)小轿车的前挡风玻璃是倾斜的，这样可以保证夜间开车时，车内物体通过挡风玻璃所成的像在司机前面的(选填“斜上方”“斜下方”或“正前方”)，避免干扰司机的视线，保证驾驶安全。

答案： （1）确定像的位置
（2）不需要；A
（3）不能；虚
（4）斜上方
