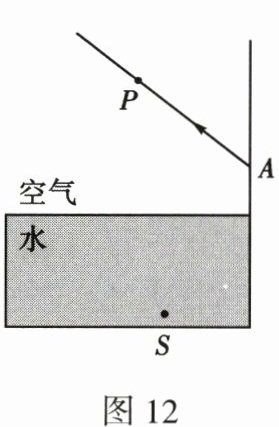

15. 如图 12 所示，水槽内装满水，槽底有一点光源 S，紧贴右侧槽壁竖直固定一平面镜。S 发出的一条光线经水面折射，又经平面镜反射后过 P 点。
（1）画出 P 点在平面镜中所成的像 P'；
（2）将 S 点到 P 点的光路图补充完整。

答案：

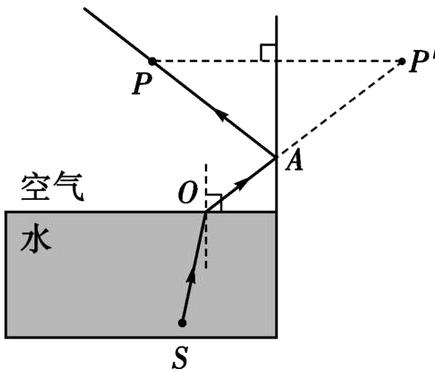

15.如图所示。

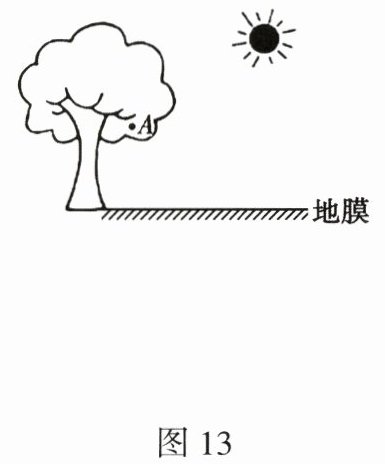

16. 为了让苹果色泽红润、甜度增加，每年九月份，果农朋友们会在苹果树下铺设一层银色地膜，利用光的反射使苹果能接收更多的光照。请你在图 13 中画出一束太阳光经银色地膜反射至苹果 A 的光路图。

答案：

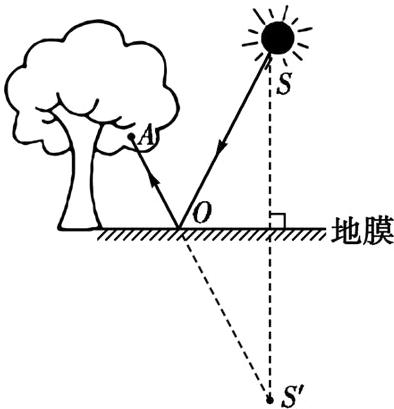

16.如图所示。

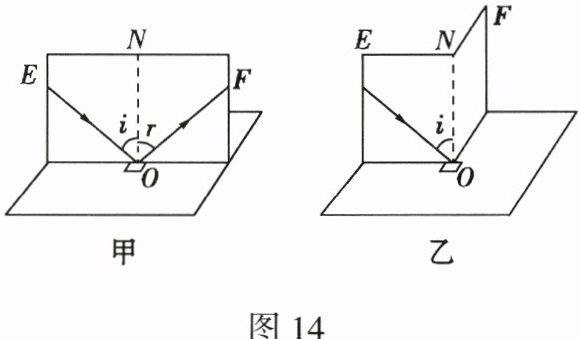

17. 小明利用如图 14 所示装置探究光反射时的规律。
(1)如图 14 甲所示，实验时，把一个平面镜放在水平桌面上，再把白色纸板 ENF(右侧可绕 ON 翻折)竖直地立在平面镜上，纸板上的直线 ON 应垂直于镜面。使一束光贴着纸板沿某一角度射到 O 点，光在纸板上发生漫(选填“镜面”或“漫”)反射，呈现径迹。光经平面镜反射，沿另一个方向射出。
(2)改变光束入射的角度，多做几次，换用不同颜色的笔记录每次光的径迹；取下纸板，用量角器测量 ON 两侧的 ∠i 和 ∠r，是为了寻找普遍规律。
(3)如图 14 乙所示，把纸板 ENF 右侧绕 ON 向前折或向后折，在右侧纸板上看不到反射光。这表明：在反射现象中，反射光线、入射光线和法线都在同一平面内。

答案： 17.
(1)垂直　漫　
(2)寻找普遍规律　
(3)同一平面
