《2025年节节高大象出版社八年级物理上册人教版》

14.(双选)小明同学对凸透镜成像的特点进行了总结，其中正确的是()

A.缩小的都是实像，放大的都是虚像
B.实像都是倒立的，虚像都是正立的
C.缩小的像都是倒立的，放大的像都是正立的
D.实像和物体分别在凸透镜的两侧，虚像和物体在凸透镜的同一侧

答案： BD

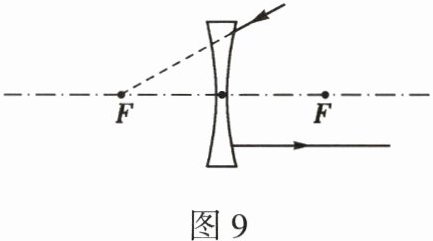

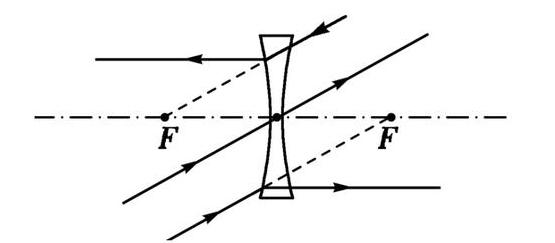

15. 请完成图 9 中光路图，并任意画出一条通过光心的光线。

答案：
过凹透镜光心的光线传播方向不变，从左侧焦点$F$发出的光线经凹透镜折射后，折射光线平行于主光轴。
光路图如下：
（在原图基础上画出过光心的光线：一条水平向右穿过光心的直线；以及补全经凹透镜折射后的折射光线：从左侧$F$虚线过凹透镜中心左侧某点，折射后平行于主光轴向右的直线，用实线并加箭头）

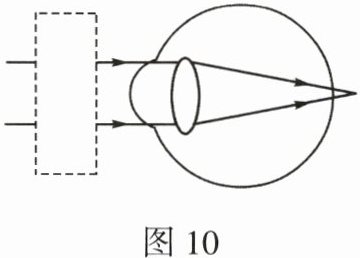

16. 请你在图 10 方框内填入能矫正视力的透镜。

答案：
由图可知，光线经晶状体折射后，在视网膜前方会聚，说明该眼睛为近视眼，应佩戴凹透镜进行矫正，凹透镜对光线有发散作用，能使光线推迟会聚，让像成在视网膜上。
所以在图中方框内应填入凹透镜。

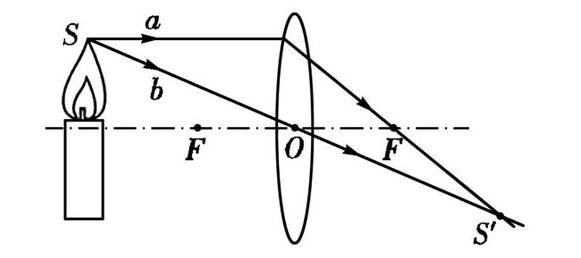

17. 如图 11 所示，F 是凸透镜的焦点，a、b 是两条入射光线，请作出 S 点通过凸透镜成像的光路图。

答案：
1. 由点$S$发出的平行于主光轴的光线$a$，经过凸透镜后，通过焦点$F$，即光线$a$经过凸透镜后折射光线通过$F$。
2. 由点$S$发出经过凸透镜光心$O$的光线$b$，方向不变。
3. 两条折射光线$a$、$b$的反向延长线相交于点$S'$，$S'$即为$S$点的像。
光路图如下：
（在原图基础上画出：光线$a$经凸透镜折射后通过$F$；光线$b$直线通过光心$O$；两条折射光线反向延长线相交得到像点$S'$）

18. 如图 12 甲所示，A、B（或 C、D）两个凸透镜的制造材料不同，球形表面的弯曲程度相同；A、C 两个凸透镜的制造材料相同，球形表面的弯曲程度不同。
（1）探究凸透镜的焦距与其制造材料的关系时，应选取（填字母）两个凸透镜进行实验，目的是控制等因素相同，仅改变。
（2）探究凸透镜的焦距与其球形表面弯曲程度的关系时，应选取（填字母）两个凸透镜。让与主光轴平行的光通过这两个凸透镜后，会聚于焦点处（图 12 乙），由此得到的结论是。

答案： （1）A、B；球形表面弯曲程度；制造材料
（2）A、C；材料相同的凸透镜，球形表面弯曲程度越大，焦距越短（或弯曲程度越小，焦距越长）
