《2025年节节高大象出版社八年级物理上册人教版》

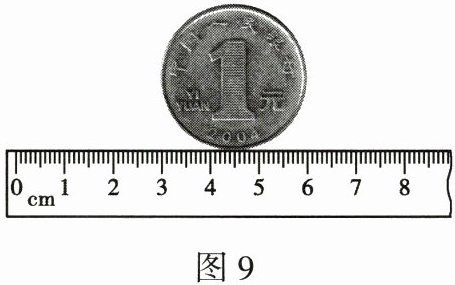

15. 如图 9 所示,把一枚 1 元硬币放在刻度尺上,给你提供直角三角板,在图中画出你测量这枚硬币直径的方法。

答案：

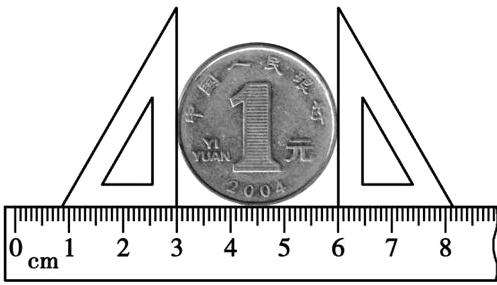

15. 如图所示。

[解析]硬币直径不好直接测量，可采用间接测量的方法。用两块直角三角板把硬币夹在中间找出它的直径，再通过两块直角三角板在刻度尺上所对的刻度值，用末端三角板所对的刻度值减去起始端三角板所对的刻度值，即可得出硬币的直径。

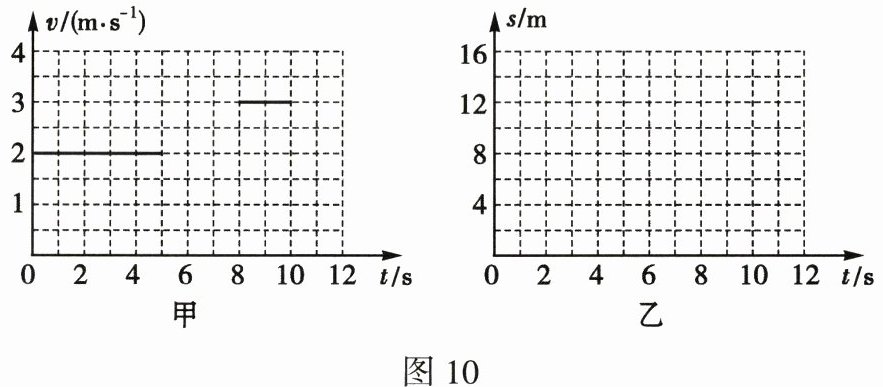

16. 一辆电动玩具车做匀速直线运动,它的速度—时间图像如图 10 甲所示,请在图 10 乙中画出它的路程—时间图像。

答案：

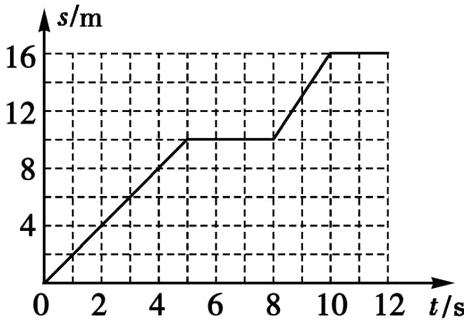

16. 如图所示。

[解析]玩具车在0～5s内的速度是2m/s，运动的路程为$s_1 = v_1t_1 = 2m/s×5s = 10m$。5～8s内，玩具车速度为0，通过的路程为0，但总路程为10m。8～10s内的速度是3m/s，运动的路程$s_3 = v_3t_3 = 3m/s×2s = 6m$，总路程为$10m + 6m = 16m$。10～12s内，速度为0，通过的路程为0，总路程为16m。

17. 商丘古城为国家历史文化名城、全国重点文物保护单位,是一座城墙、城湖、城郭三位一体,形如“古铜钱”外圆内方、格局独特的古城。若想知道商丘古城城墙(方)的周长,请你根据如图 11 所示的地图(若地图比例尺是 $1 : k$),请估测商丘古城城墙的周长 $s$。
(1) 操作器材:一根足够长的细棉线、刻度尺(写一测量器材)。
(2) 测量步骤:
① 用细棉线沿着地图上城墙的边缘绕一圈,标出起点和终点位置,将细棉线拉直;
② 用刻度尺测量此细棉线起点和终点之间的长度 $L$。
(3) 测量结果:$s =$$kL$(用测量物理量及已知条件,写出表达式)。

答案： 17.
(1)刻度尺　
(2)①拉直　②起点和终点之间　
(3)$kL$　[解析]
(1)本实验中先用细棉线沿着地图上城墙的边缘绕一圈，拉直后用刻度尺测量出细棉线的长度。所以需要用到测量长度的器材，即刻度尺。
(2)为了测量起点和终点之间的直线距离，应将细线拉直，用刻度尺测量出起点和终点之间的长度$L$。
(3)地图的比例尺为1∶$k$，细线起点和终点的长度为$L$，则城墙的实际周长为细线上长度的$k$倍，即$s = kL$。
