《2025年全优新同步九年级科学全一册浙教版》

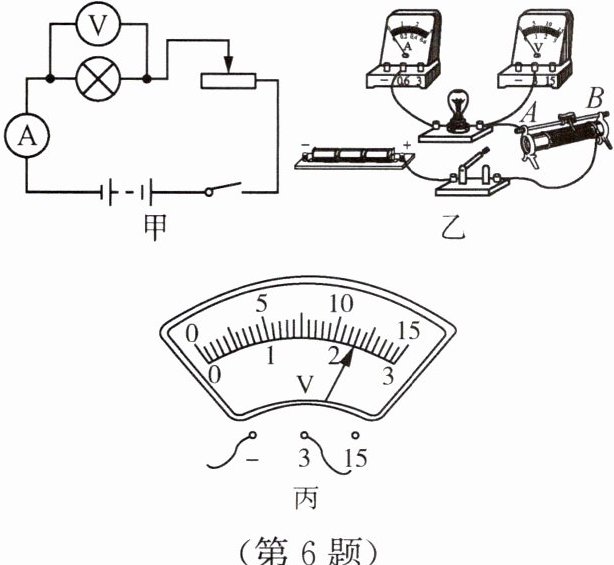

6. 【杭州】小金利用如图甲所示的电路来测量小灯泡的额定功率。小灯泡的额定电压为2.5V,电源电压恒定。

(1)依据图甲,请用笔画线代替导线,将图乙中的实物图补充完整。
(2)小金正确连接实物电路,闭合开关后,移动滑动变阻器的滑片至某位置时,电压表示数如图丙所示,此时小灯泡两端的电压为______V。接下来应调节滑动变阻器的滑片向______(填“A”或“B”)端移动,直至小灯泡正常发光。

答案：
(1)如图所示。
(2)2.3 B

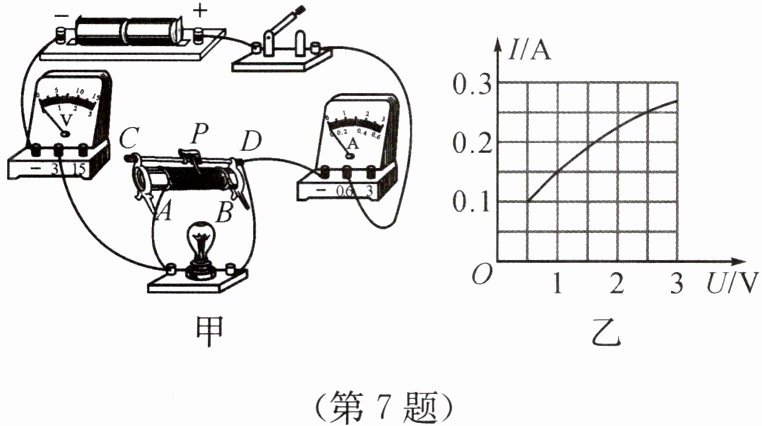

7. 【包头】在测量小灯泡的电功率时,电源电压为3V,小灯泡上标有“2.5V”字样。

(1)在如图甲所示的电路中,闭合开关,移动滑片,发现小灯泡不亮,电流表无示数,电压表有示数,原因是______,经分析,有一根导线连接错误,请在连接错误的导线上打“×”,并补画出一根导线连接成正确的电路。
(2)电路连接正确后,从滑动变阻器接入电路的最大阻值开始记录数据,得到小灯泡的I-U图像如图乙所示,则小灯泡的额定功率是______W。由图可知,小灯泡的实际功率随实际电压的增大而______,滑动变阻器的规格应选择______(填字母)。
A. 10Ω 1A
B. 15Ω 1A
C. 25Ω 1A
D. 30Ω 1A
(3)有同学认为利用该电路还可以探究出导体中电流和导体两端电压成正比,你认为这种说法______(填“合理”或“不合理”),理由是______。

答案：
(1)电压表串联在电路中 如图所示。
(2)0.625 增大 C
(3)不合理 灯丝的电阻是变化的,无法得到导体中电流与导体两端电压成正比

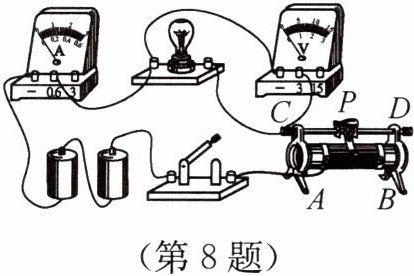

8. 小金用如图所示的装置完成课本上“测定小灯泡的电功率”的实验。下列说法中,正确的是 ( )


A.闭合开关,滑片在B端时,灯泡的亮度最大
B.实验中调节滑动变阻器的目的是改变电路的总功率
C.电流表和电压表读数的比值始终保持不变
D.该实验多次测量的目的是寻找普遍规律

答案： D
