《2025年全优新同步九年级科学全一册浙教版》

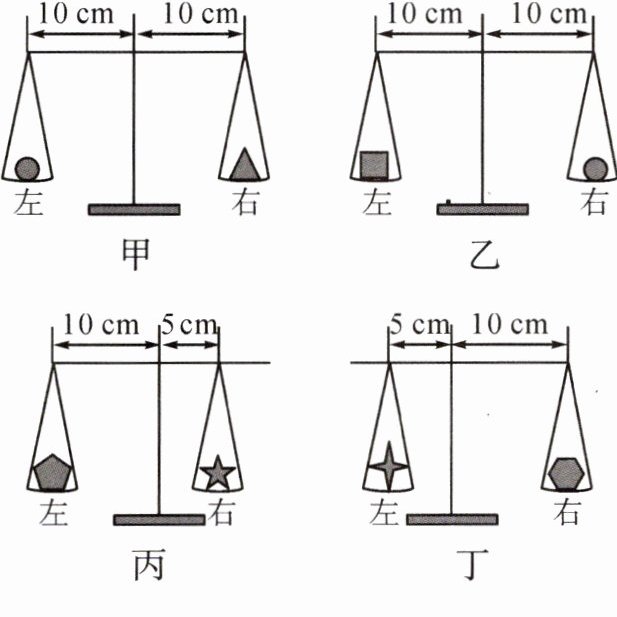

8.如图所示,甲、乙、丙、丁四个天平,其上各自摆放不同的重物,重物摆放前后天平皆保持水平平衡。若不改变四个天平的秤盘吊挂位置,仅将天平上的重物各自左右互换,则互换后会向右端倾斜的天平是 ( )


A.甲 B.乙 C.丙 D.丁

答案： D

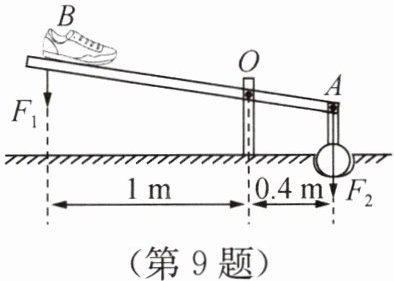

9.如图所示为农村曾用的舂米工具的结构示意图。杆AB可绕O点转动,脚踏B端可以使石球升高,抬起脚,石球会落下击打稻谷。若杠杆的A端连接着体积为$2×10⁻^3m^3、$密度为$2.5×10^3kg/m^3$的石球,摩擦和杠杆自重均忽略不计,g取10N/kg,求:
(1)杠杆A端受到的阻力$F_2。$
(2)要将石球抬起,脚施加的竖直向下的动力$F_1。$

答案：
(1)由题图可知,阻力F₂的大小等于石球的重力,即F₂=G=mg=ρVg=2.5×10³ kg/m³×2×10⁻³ m³×10 N/kg=50 N。
(2)根据杠杆平衡条件F₁l₁=F₂l₂得F₁×1 m=50 N×0.4 m,则F₁=20 N。

10.小明在“研究杠杆平衡条件”的实验中:
(1)将杠杆支点设在中间的目的是______。
(2)实验时应先调节杠杆在______位置平衡,目的是______,若出现如图所示的情况,则应将杠杆的螺母向______(填“左”或“右”)调。

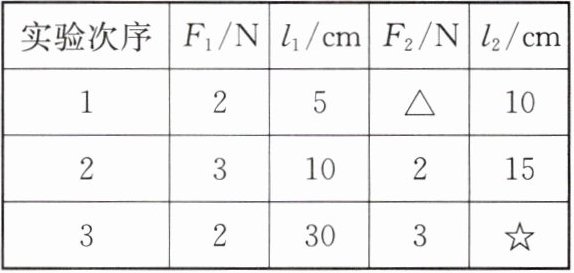

(3)下表是该组某同学在实验中记录杠杆平衡的部分数据。
|实验次序|$F_1/N$|$l_1/cm$|$F_2/N$|$l_2/cm$|
|1|2|5|△|10|
|2|3|10|2|15|
|3|2|30|3|☆|

上表中空格处所缺的数据是:△= ______,☆= ______。
(4)分析上表中的实验数据可以得出杠杆的平衡条件是______。

答案：
(1)避免杠杆自重对实验的影响　
(2)水平　方便读取力臂　左　
(3)1　20　
(4)F₁l₁=F₂l₂(或动力×动力臂=阻力×阻力臂)

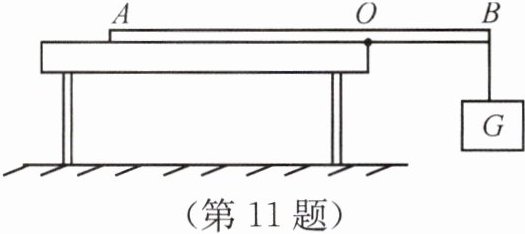

11.如图所示,将形状规则、密度均匀的木板AB放在水平桌面上,OA= 2OB。当B端挂30N的重物G时,木板A端刚刚开始翘起,木板重为 ( )


A.10N
B.15N
C.30N
D.60N

答案： D
