《2025年全优新同步九年级科学全一册浙教版》

1. 在“测定小灯泡的功率”的实验中,某同学正确连接电路后,闭合开关,小灯泡发光,但无论怎样调节滑动变阻器,电压表示数都达不到小灯泡的额定电压,原因可能是 ( )

A.滑动变阻器总阻值太大
B.电压表量程太大
C.小灯泡灯丝断开
D.电源电压太低

答案： D

2. 有关“测定小灯泡的功率”的实验,下列分析中正确的是 ( )

A.所选择的电源的电压必须等于小灯泡的额定电压
B.实验原理是$P= I^{2}R$
C.要计算三次实验的功率并取平均值
D.滑动变阻器的作用之一是保护电路

答案： D

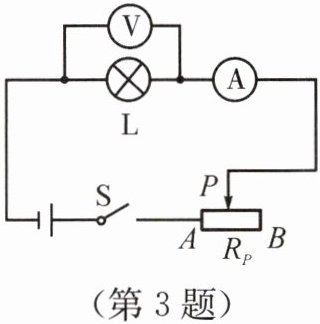

3. 某同学利用如图所示的电路测量额定电压为2.5V的小灯泡的额定功率,下列说法中,错误的是 ( )


A.闭合开关前,滑片P应滑到B端
B.闭合开关后,小灯泡不发光,一定是小灯泡灯丝断了
C.当电压表示数为2.5V时,测出通过小灯泡的电流,可算出小灯泡的额定功率
D.从实验中可知,小灯泡的实际功率越大,小灯泡越亮

答案： B

4. 按照课本上“用电流表和电压表测定小灯泡功率”的实验电路,若小明在连接该电路时误将电流表和电压表的位置互换了,则闭合开关后将出现的情况是 ( )

A.电压表、电流表均无示数,灯泡不亮
B.电压表有示数,电流表无示数,灯泡不亮
C.电压表、电流表均有示数,灯泡不亮
D.电压表无示数,电流表有示数,灯泡亮

答案： B

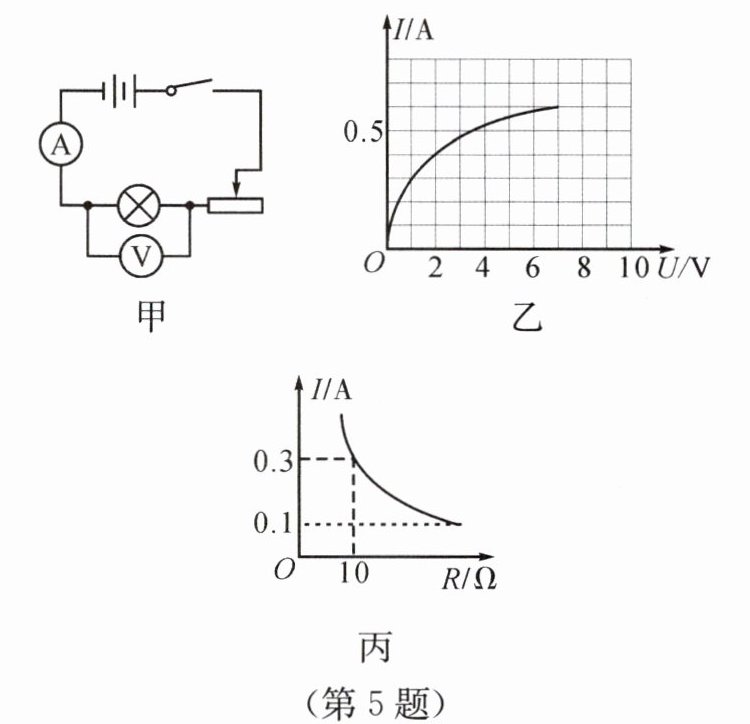

5. 【台州】如图甲所示为测定小灯泡(额定电压为2V)电功率的实验电路。

(1)某同学根据实验数据画出如图乙所示的图像,则该小灯泡的额定功率为______W。老师认为图乙曲线右半段不符合实验事实,理由是______。
(2)另一同学为探究电流跟电阻的关系,换用4.5V的电源,并用多个不同阻值的定值电阻替换图甲中的小灯泡,得到如图丙所示的图像,则他选用的滑动变阻器的最大阻值至少为______Ω。

答案：
(1)0.8 当实际电压远大于小灯泡的额定电压时,小灯泡会烧毁(或电源电压只有3V)
(2)15
