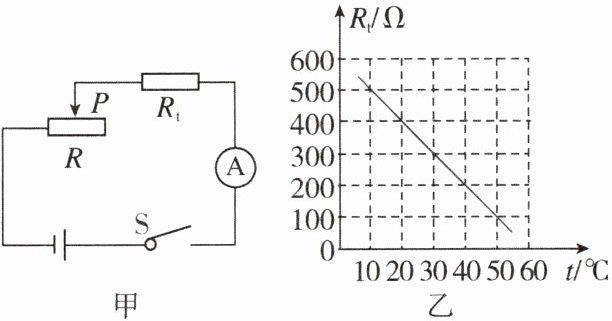

【例4】随着社会的发展和科技的进步,电路元件得到广泛的应用,热敏电阻就是其中之一,热敏电阻的阻值会随温度的改变而改变。图甲是用热敏电阻测量环境温度的电路,电路中电流表的量程为0～0.02 A,滑动变阻器R的铭牌上标有“150 Ω 0.3 A”字样。$R_{t}$为热敏电阻,其阻值随环境温度变化的关系如图乙所示,电源电压保持不变。请回答下列问题。
(1)将此电路放入温度为20 ℃的环境中,闭合开关S,调节滑片P,使滑动变阻器接入电路的阻值$R= 100\ \Omega$,此时电流表的读数为0.01 A,求电源电压。
(2)当环境温度为40 ℃时,要保证整个电路元件的安全,求滑动变阻器接入电路中的最小阻值。
(3)此电路能测量的最高环境温度为多少？

答案：
(1)5 V
(2)50 Ω
(3)50 ℃

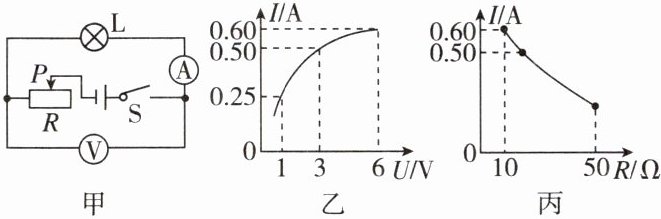

如图甲所示,电源电压保持不变,小灯泡L允许通过的最大电流为0.6 A。滑动变阻器R的最大阻值为50 Ω,电流表量程为“0～0.6 A”,电压表量程为“0～15 V”。闭合开关S,在保证电路安全的前提下,最大范围调节滑动变阻器的滑片P,利用所得数据绘制了电流表示数与电压表示数、电流表示数与滑动变阻器R连入电路阻值的变化关系,如图乙、丙所示。
(1)当电压表示数为3 V时,小灯泡L的阻值为______Ω。
(2)求电源电压。
(3)若将电压表量程换为“0～3 V”,则滑动变阻器允许连入电路的最小阻值为多少？

答案：
(1)6
(2)12 V
(3)18 Ω
