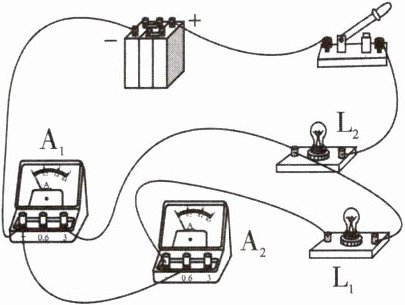

7. 在“用电流表测量电流”的实验中,某同学连接的电路如图所示。

(1)闭合开关,观察到灯泡$L_1和L_2$的发光情况是______。
(2)该电路存在的问题是______；______。
(3)请在原电路上只改动一根导线,使两个电流表分别测量干路和支路的电流(要求：在需要改动的导线上画“×”,将改动后的导线画出,导线不交叉)。

答案：

(1)$L_{1}$不发光,$L_{2}$发光
(2)$L_{1}$被电流表$A_{1}$短路了 电流表$A_{2}$的正负接线柱接反了
(3)如答图所示
　　　　　　

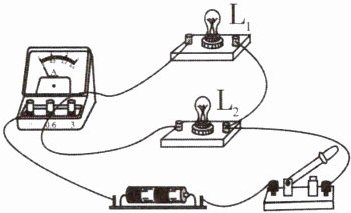

8. 如图所示,电流表测的是( )


A.通过灯$L_1$的电流
B.通过灯$L_2$的电流
C.电路中干路电流
D.无法判断

答案： C

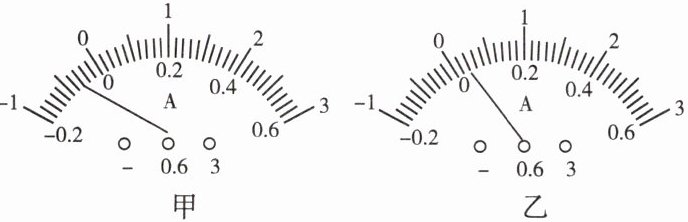

9. 小金同学测量电流时,检查器材发现电流表指针如图甲所示,原因是______。重新检修后,连接好电路,闭合开关,发现电流表指针向左偏转至图甲所示位置,原因是______；断开开关,纠正错误后,再闭合开关,发现指针偏转至图乙所示位置,接下来的操作是：断开开关,______,继续进行实验。

答案： 电流表未调零 电流表正负接线柱接反了 改接0~0.6A量程

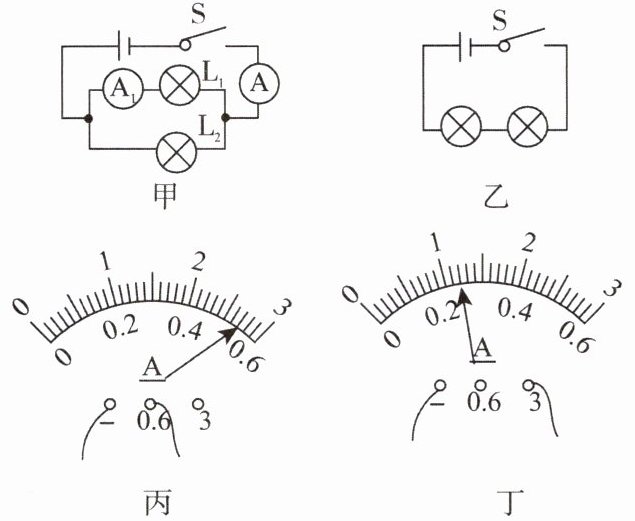

10. 小明在学校实验室做“用电流表测电路中电流”的实验,请回答下列问题。
(1)在甲、乙两图中,______(填“甲”或“乙”)是并联电路,请在干路导线上用箭头标出电路中电流的方向。
(2)图乙中的开关S闭合后,电池、导线、小灯泡组成了闭合回路,电流的方向为______(请用文字描述)。
(3)图甲电路闭合开关S后,电流表$A_1$的示数如图丙所示,电流表A的示数如图丁所示,则$L_1$中电流为______A,干路中电流为______A。

答案：
(1)甲 图略
(2)从电池的正极流出,先后经过左边的灯泡、右边的灯泡、开关回到电池的负极
(3)0.54 1.2
