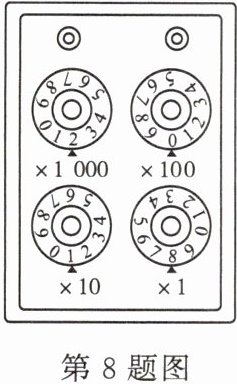

8. 如图所示,该电阻箱的示数为______Ω。

答案： 2 018

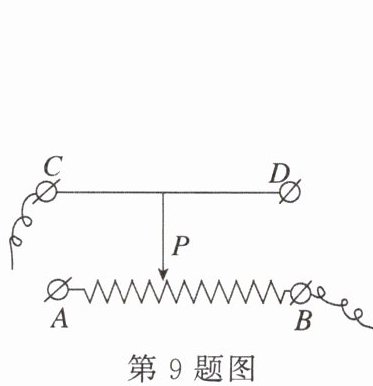

9. 如图所示,滑动变阻器的铭牌上标有“20Ω 2A”的字样。
(1)“20Ω”表示的意思是______,“2A”表示的意思是______。
(2)当滑片在最左端时,其接入电路的电阻为______Ω；当滑片在最右端时,其接入电路的电阻为______Ω；当滑片在中间时,其接入电路的电阻为______Ω。
(3)将滑动变阻器连入电路中,它应与被控制的电路______联。
(4)在连入电路前,应将滑片移至______(填“A”或“B”)端,这是为了______。

答案：
(1)滑动变阻器的最大阻值是 20 Ω 滑动变阻器允许通过的最大电流是 2 A
(2)20 0 10
(3)串
(4)A 保护电路

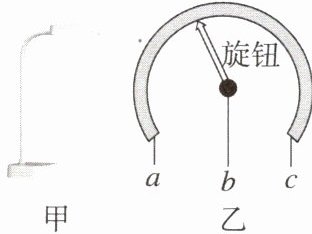

10. 图甲为可调亮度的台灯,图乙为电位器的结构图,b与金属滑片相连,转动旋钮可调节灯泡亮度。下列分析正确的是( )

A.若只将a、c接入电路,则转动旋钮,灯泡亮度改变
B.若只将b、c接入电路,则转动旋钮,灯泡亮度不变
C.电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度的
D.电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度的

答案： C

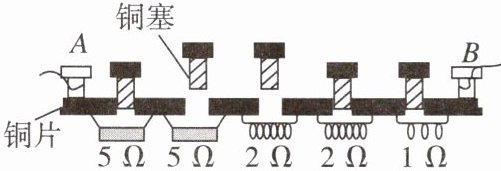

11. 实验室有一种拔插式变阻器,其结构如图所示。六个铜片依次排开,每相邻两个铜片间用不同阻值的定值电阻或电阻丝相连接,五个铜塞均可在相邻两铜片间的空隙处自由插入或拔出,从而改变A、B间的电阻值。
(1)该拔插式变阻器的A、B接线柱间可形成的最大电阻为______Ω。
(2)图示状态下A、B接线柱间的电阻为______Ω。

答案：
(1)15
(2)7

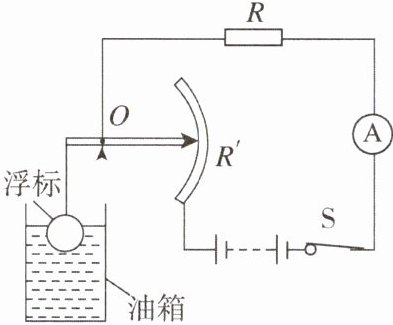

12. 下图是一种自动测定油箱内油面高度的装置,R'是滑动变阻器,它与金属杆的一端接触,从油量表(由电流表改装而成)指针所指的刻度就可以知道油箱内油面的高度。此电路图中电阻R的作用是______,当金属杆的右端上移时,油箱内油面______,电路中的电流______。

答案： 保护电路 下降 减小
