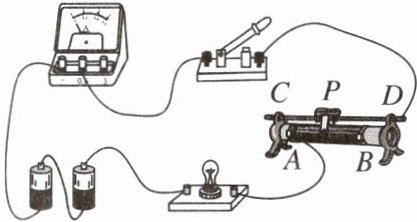

10. (10分)利用滑动变阻器改变小灯泡亮度的实物连接图如图所示。

(1)滑动变阻器是通过改变连入电路的电阻丝的______来改变电阻。
(2)在开关闭合前,滑动变阻器的滑片P应该放在______(填“A”或“B”)端。
(3)若要使灯泡变亮,滑片P应向______(填“A”或“B”)端滑动,这时电流表的示数将______(填“变大”“变小”或“不变”)。
(4)把原电路中接滑动变阻器A、D接线柱的导线对调,若仍要使灯泡变亮,则滑片P应向______(填“A”或“B”)端滑动。

答案：
(1)长度　
(2)B　
(3)A　变大　
(4)A

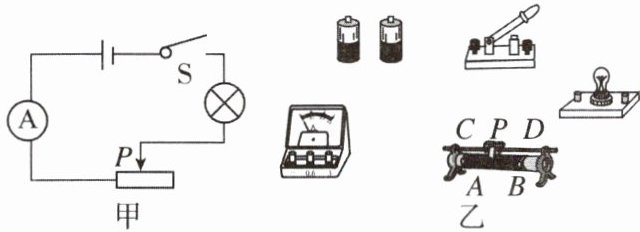

11. (12分)某同学做“用滑动变阻器改变电流”的实验,电路图如图甲所示。


(1)闭合开关前应移动滑片P,使变阻器连入电路中的电阻______,闭合开关后,要想让灯更亮些,则应将滑片P向______(填“左”或“右”)端移动。
(2)若实验中通过电路的电流不超过0.6 A,请用笔画线代替导线将实物图乙连接起来。
(3)开始实验后,小明发现无论怎样移动滑片P,灯的亮度都不发生变化,而且一直很暗,这可能是因为______；小华发现无论怎样移动滑片P,灯一直很亮,这可能是因为______；小红缓慢移动滑片P时,看到灯忽亮又忽灭,这可能是因为______。

答案：

(1)最大　左
(2)如答图所示
(3)滑动变阻器同时接了下面两个接线柱　滑动变阻器同时接了上面两个接线柱　滑动变阻器的滑片接触不良
