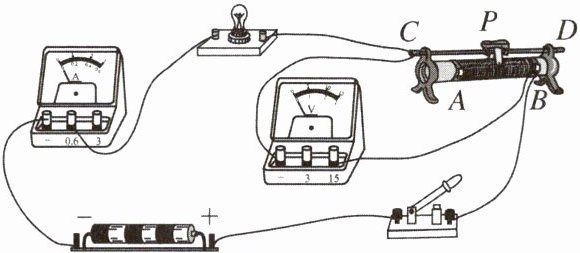

【例1】如图所示,当闭合开关、滑动变阻器的滑片P在图示位置时,小灯泡正常发光,电流表、电压表均有示数。若突然发现电压表的示数变大了,则发生的情况是( )


A.一定是滑动变阻器的滑片P向左移动
B.一定是滑动变阻器发生了开路
C.可能是灯泡发生了开路
D.可能是灯泡发生了短路

答案： D

变式 如图所示,小灯泡$L_1$和$L_2$都标有“3 V 0.25 A”的字样,电源由2节1.5 V的干电池串联而成。当开关S闭合后,下列说法正确的是( )

$A. L_1$和$L_2$都能发光
B. 电路不会发生短路
C. 去掉导线b,能使$L_1$和$L_2$正常发光
D. 只要移动一条导线的一个接线头,就能使$L_1$和$L_2$并联

答案： D

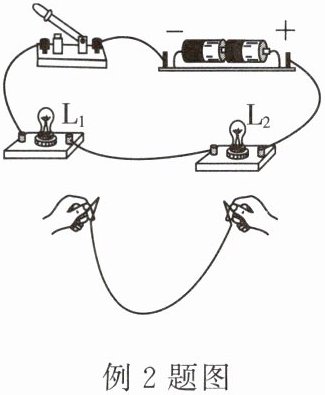

【例2】小勇连接的实验电路如图所示,他检查导线连接无误后,闭合开关,发现灯泡$L_1、$$L_2$均不发光,于是他用一根导线来排查故障。当导线连接$L_1$两端时两灯仍不发光,当导线连接$L_2$两端时$L_1$发光、$L_2$不发光。由此判断电路的故障是( )
$A. L_1$开路
$B. L_2$开路
$C. L_1$短路


$D. L_2$短路

答案： B

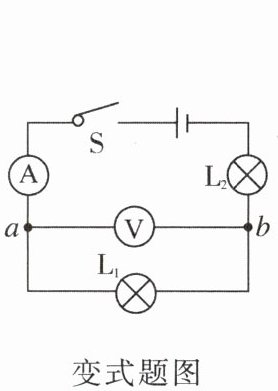

变式 如图所示,闭合开关,两个灯泡都不亮,电流表指针几乎未动,而电压表指针有明显偏转,该电路的故障可能是( )

A.电流表坏了或未接好
B.从a经过$L_1$到b的电路中有开路

$C.L_2$灯丝烧断,灯座未接通
D.电流表和$L_1、$$L_2$都坏了

答案： B

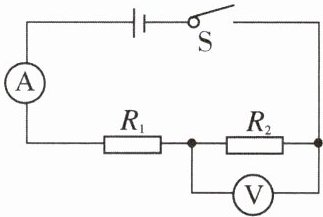

1. 某同学做实验时采用的电路图如图所示,开关闭合后,电路出现一处故障,以下分析正确的是( )


A.若电流表无示数、电压表有示数,则$R_1$短路
B.若电流表无示数、电压表无示数,则$R_2$开路
C.若电流表有示数、电压表有示数,则$R_1$开路
D.若电流表有示数、电压表无示数,则$R_2$短路

答案： D
