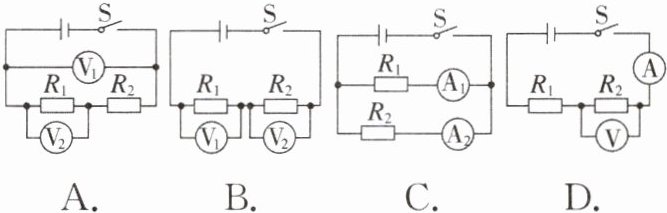

8. 为了比较电阻$R_1$和$R_2$的大小,四位同学分别设计了下图所示的电路,其中不可行的是 ( )


A.
B.
C.
D.

答案： D

9. 右图所示的电路中,电源电压恒为3 V。闭合开关S,电流表A_1的示数为1.2 A,电流表A_2的示数为0.3 A,则通过R_1的电流是______A,R_2的阻值是______$\Omega$。

答案： 0.9 10

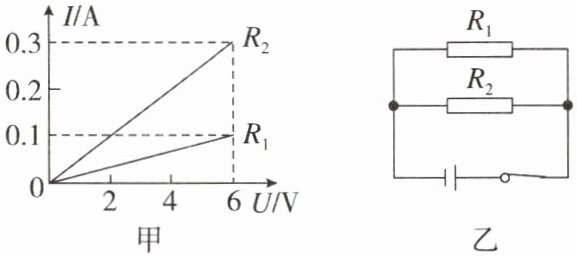

10. 已知通过电阻R_1、R_2的电流与其两端电压的关系如图甲所示。在图乙所示的电路中,闭合开关,电阻R_2两端的电压为U_1,通过电路的总电流为I_1；在不改变电源电压的情况下,用30$\Omega$的电阻R_3替换R_1,此时R_2两端的电压为U_2,通过电路的总电流为I_2,则下列选项正确的是 ( )


$A.I_1∶I_2= 4∶5$
$B.R_1∶R_2= 1∶4$
$C.R_1∶R_3= 3∶1$
$D.U_1∶U_2= 1∶2$

答案： A

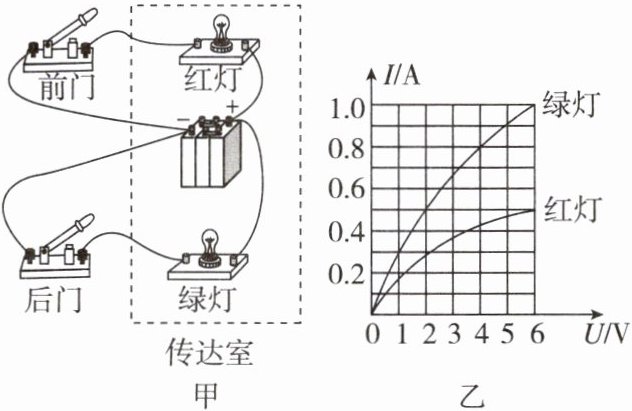

11. 传达室在前门、后门安装了图甲所示的控制电路：前门来人按开关,红灯亮；后门来人按开关,绿灯亮。两灯正常工作时的电压均为6 V,两灯的电流随其两端电压变化的曲线如图乙所示。

(1)由图乙可知,小灯泡的电阻随着电压和电流的增大而______(填“增大”或“减小”),引起小灯泡电阻变化的因素是______。
(2)两灯正常工作时,电路的总电阻是多少？

答案：
(1)增大 温度
(2)解:两灯正常工作时的电压均为 6 V,由题图乙可知,通过绿灯、红灯的电流分别为 1.0 A、0.5 A；要使两灯都正常工作,题图甲中两开关都应闭合，此时两灯泡并联,则电路中总电流 $ I=I_{1}+I_{2}=1.0\ A+0.5\ A=1.5\ A $,由 $ I=\frac{U}{R} $ 可知,电路的总电阻 $ R=\frac{U}{I}=\frac{6\ V}{1.5\ A}=4\ \Omega $。
