8. 右图是“探究串联电路电压的特点”的实验电路。

(1)如图所示,连接电路时,至少需要______根导线；实验中应选择规格______(填“相同”或“不同”)的小灯泡。
(2)在测$L_1$两端电压时,闭合开关,发现电压表示数为0,原因可能是______(写出一种即可)。
(3)小芳保持电压表的B连接点不动,只断开A连接点,并改接到C连接点上,测量$L_2$两端电压,她能否测出$L_2$两端电压？______(填“能”或“不能”),理由是______。
(4)小明分别测出A、B,B、C,A、C间的电压并记录在表格中,分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和。小明的做法是否合理？______,改进方法是______(若合理,则此空不填)。

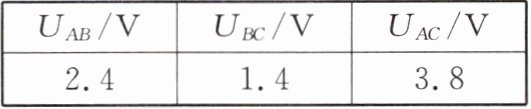

|$ Uₐ_8/V $|$ U_8₌/V $| Uₐ₌/V |
| 2.4 | 1.4 | 3.8 |

答案：
(1)6　不同　
(2)L₁短路(或L₂开路，合理即可)　
(3)不能　电压表正、负接线柱接反了　
(4)不合理更换不同规格的灯泡进行多次实验，综合分析得出结论

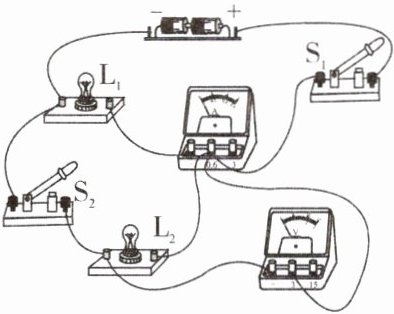

9. 如图所示的电路中,闭合开关$S_1、$$S_2,$小灯泡$L_1$和$L_2$正常发光,电流表和电压表均有示数。下列关于该电路的说法正确的是( )


A.电流表测量干路中的电流
B.电压表不能测量$L_1$两端的电压
C.取下$L_1$时$,L_2$正常发光
D.只断开开关$S_2$时,电压表有示数

答案： C

10. 在探究“串联电路中用电器两端的电压与电源两端电压的关系”时,小明同学想用图甲中的器材组成电路,其中一个电压表测量电源两端的电压,一个电压表测量某一个灯泡两端的电压,请你帮助他完成下列工作(电源电压不超过3 V)。


(1)在图乙虚线框内画出电路图。
(2)用笔画线代替导线,将实物图甲连成实验电路。
(3)正确操作后,测量电源两端电压和灯泡两端电压的两电压表示数分别如图丙a、b所示,则电源两端的电压为______V,被直接测量的灯泡两端的电压为______V。
(4)由串联电路中用电器两端电压与电源两端电压的关系得：另一个灯泡两端的电压为______V。

答案：

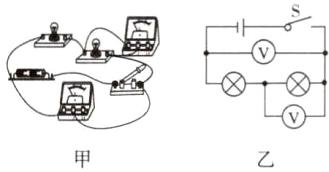

(1)
(2)如答图甲、乙所示　　　　　 　　
(3)2.8　1.6　
(4)1.2
