2. 在右图所示的电路中,当开关S闭合时$,L_1、$$L_2$均不亮。某同学用一根导线去查找电路的故障。他将导线连接在$L_1$两端时$,L_2$亮、$L_1$不亮；将导线连接在$L_2$两端时,两灯均不亮。由此可以判断( )


A.灯$L_1$开路
B.灯$L_1$短路
C.灯$L_2$开路
D.灯$L_2$短路

答案： A

3. 如图所示,灯泡$L_1$和$L_2$并联在电路中,当开关$S_1$和$S_2$都闭合时,电路中可能出现( )


A.电源被烧坏
B.电压表被烧坏
C.两盏灯会被烧坏
D.两盏灯都能发光

答案： A

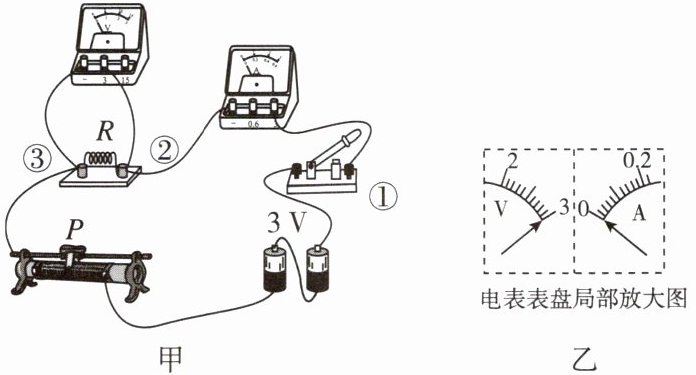

4. 用图甲所示电路进行伏安法测电阻实验时,小明闭合开关后发现电压表、电流表示数如图乙所示。他排除某处故障后即能正常实验,则发生的故障可能是( )


A.①②之间开路
B.①②之间短路
C.②③之间开路
D.②③之间短路

答案： C

5. 如图所示,当开关S闭合时,两灯均发光,电流表A和$A_1$比较,______的示数较大。滑片P向左移动时,电流表A的示数______(填“变大”“不变”或“变小”)。经过一段时间后,有一盏灯熄灭,电流表A的示数变小,且滑片P无论怎样滑动,电流表A的示数都不发生变化。由此判断,电路的故障可能是______。

答案： A 变大 L₁所在支路发生开路

6. 如图所示,电源电压保持不变,闭合开关S,电路正常工作。一段时间后,发现电路中至少有一个电表的示数变大,故障发生在电阻$R_1、$$R_2$上,其他元件仍保持完好。

(1)用一个完好的小灯泡替换$R_2$后,小灯泡______(填“一定发光”或“可能发光”)。
(2)在原故障电路中,将电流表与$R_1$位置互换后,电压表的示数不发生变化,电路中可能存在的故障是______。

答案： （1）一定发光 （2）R₂开路（或R₁短路，或R₂开路且R₁短路）
