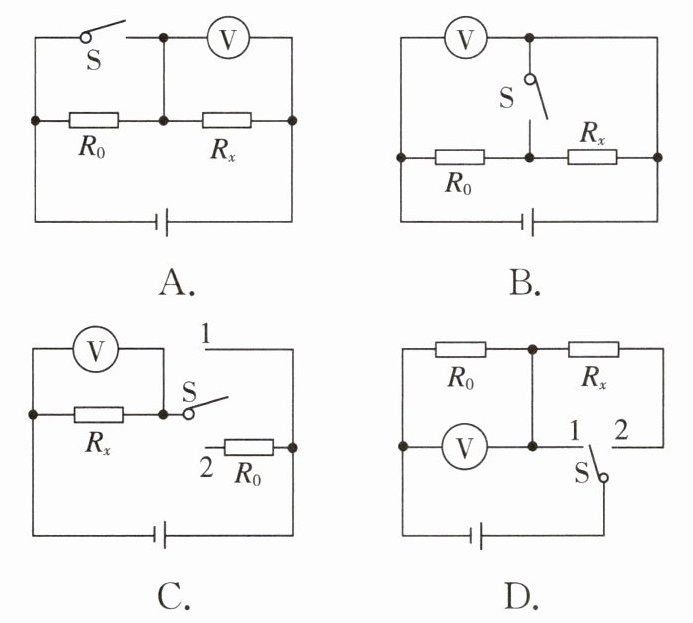

7. 某同学在没有电流表的情况下,利用电压表和已知阻值的定值电阻R₀,测量未知电阻Rₓ的阻值,下列不能实现测量Rₓ阻值的电路图是( )


A.
B.
C.
D.

答案： B

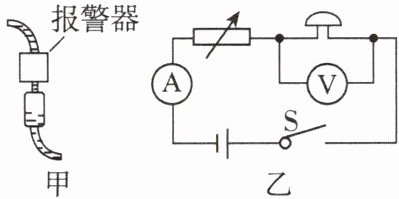

8. 小明在医院看到一种输液报警器(如图甲所示),当管内药液流完时,电铃发声。报警器内部有一可变电阻,当输液管内有液体时,电阻大；当输液管内没有液体时,电阻小,电路如图乙所示。 当闭合开关,报警器工作时,下列分析正确的是( )


A.输完药液时,电流表示数变小
B.输完药液时,电压表示数变小
C.输完药液时,电铃响的原因是其两端电压变大,电铃正常工作
D.未输完药液时,电铃不响是因为没有电流通过

答案： C

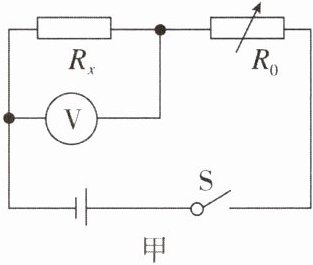

9. 实验室要测量一个阻值为数百欧的电阻Rₓ的阻值,提供的器材有：干电池两节,学生用电压表(量程为0～3V)、滑动变阻器R(100Ω 2A)和电阻箱R₀(0～9999Ω 5A)各一个,开关和若干导线。小李同学提出了自己的设计方案,如图甲所示,并进行了如下实验。


(1)把电阻箱的阻值调为0Ω,读出电压表的示数$U_1= 3V。$

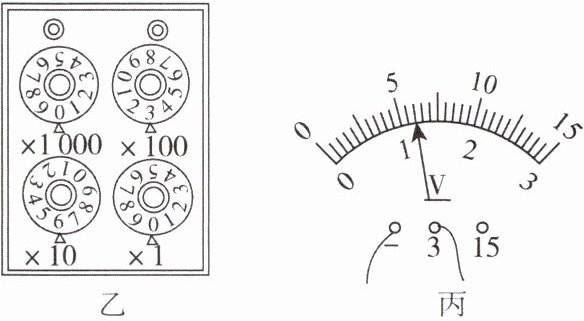

(2)把电阻箱的阻值调至图乙所示,此时电压表的示数如图丙所示。 根据测量的数据可知,电源电压U= ______V,电阻箱的读数是______Ω,电压表的示数是______V,根据这组数据可求出未知电阻Rₓ的阻值是______Ω。

答案：
(2)3 360 1.2 240
