6. 如图所示,在探究串联电路电压的关系时,闭合开关S后,电压表$V_1$的示数是$2.5 V,V_2$的示数是3.8 V,则电压表$V_3$的示数是 ( )


A.1.3 V
B.2.5 V
C.3.8 V
D.6.3 V

答案： D

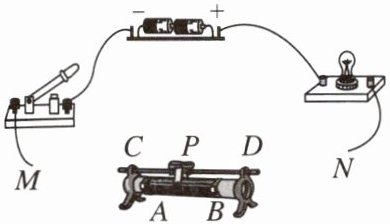

7. 某兴趣小组在学习使用滑动变阻器的实验中,连接了下图所示的电路。下列分析不正确的是 ( )


A.若M接C点,N接D点,则滑动变阻器接入电路中的部分相当于一根导线
B.若M接C点,N接B点,则闭合开关前,滑片P应移动到最左端
C.若M接C点,N接B点,闭合开关,则滑片P向右移时,电灯变暗
D.若M接A点,N接B点,闭合开关,则滑片P向右移时,电灯亮度不变

答案： C

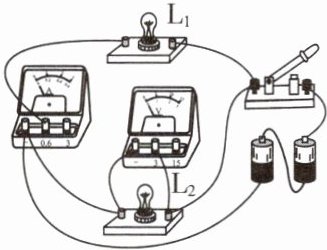

8. 小华在探究电路有关性质时,连接的实物图如图所示,下列有关该电路的分析正确的是 ( )

$A. L_1、$$L_2$串联
B. 电流表测通过$L_2$的电流
C. 电压表只能测$L_2$两端电压
D. 开关可以同时控制$L_1、$$L_2$

答案： D

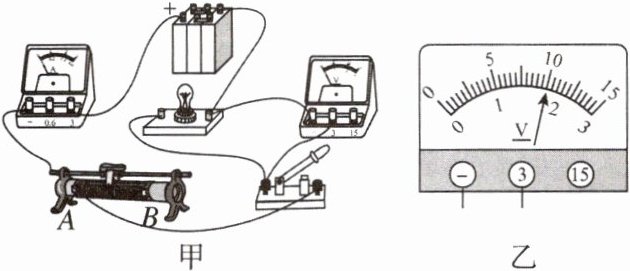

9. (8分)小明用图甲所示实物图来测量小灯泡两端电压,请回答下列问题。


(1)在连接电路过程中,开关应处于______状态。
(2)在闭合开关前,小明应将滑动变阻器的滑片置于______(填“A”或“B”)端,并采用______的方法来确定电压表的量程。
(3)如图乙所示,电压表的读数为______V。

答案：
(1)断开　
(2)B　试触　
(3)2
