知识管理

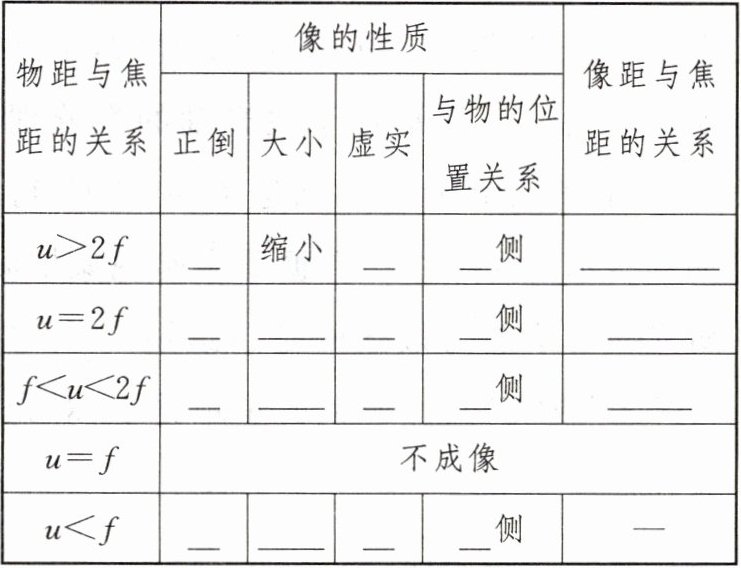

答案： 1. 当$u\gt2f$时：
像的性质：
正倒：倒立；
虚实：实像；
与物的位置关系：异侧；
像距与焦距的关系：$f\lt v\lt2f$。
2. 当$u = 2f$时：
像的性质：
正倒：倒立；
大小：等大；
虚实：实像；
与物的位置关系：异侧；
像距与焦距的关系：$v = 2f$。
3. 当$f\lt u\lt2f$时：
像的性质：
正倒：倒立；
大小：放大；
虚实：实像；
与物的位置关系：异侧；
像距与焦距的关系：$v\gt2f$。
4. 当$u\lt f$时：
像的性质：
正倒：正立；
大小：放大；
虚实：虚像；
与物的位置关系：同侧。
故答案依次为：倒立；实像；异；$f\lt v\lt2f$；倒立；等大；实像；异；$v = 2f$；倒立；放大；实像；异；$v\gt2f$；正立；放大；虚像；同。

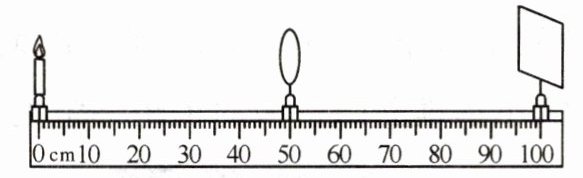

1. 小刚同学用焦距为 10 cm 的凸透镜探究凸透镜的成像规律，实验装置如图所示，在实验过程中保持凸透镜的位置不变，请完成下列填空：
[num=（1）实验前调整器材，使烛焰、透镜、光屏三者的中心在同一高度上，确保像成在光屏 。中央
（2）改变蜡烛位置，使其位于 20 cm 刻度线处，再移动光屏，烛焰在光屏上成清晰的倒立、缩小的实像，像成在60cm 刻度线和70cm 刻度线之间。
（3）改变蜡烛位置，使其位于 35 cm 刻度线处，再移动光屏，烛焰在光屏上成清晰的倒立、放大的实像，像成在70cm 刻度线之外。
（4）改变蜡烛位置，使其位于 30 cm 刻度线处，再移动光屏，烛焰在光屏上成清晰的 、等大的实像，像成在70cm 刻度线处。
（5）改变蜡烛位置，使其位于 42 cm 刻度线处，此时光屏上没有（填“有”或“没有”）像。小刚从凸透镜的右侧通过透镜可以看到烛焰正立、放大的虚像。

答案： 1.
(1)同一高度 中央
(2)倒立 缩小 60 70
(3)倒立 放大 70
(4)倒立 等大 70
(5)没有 正立 放大 虚

2. 把凸透镜正对着太阳，在距凸透镜 10 cm 的光屏上得到一个最小、最亮的光斑；若将一支点燃的蜡烛放在此凸透镜前 30 cm 处，在凸透镜的另一侧调节光屏的位置，可得到烛焰清晰的(A)

A.倒立、缩小的实像
B.倒立、放大的实像
C.倒立、等大的实像
D.正立、放大的虚像

答案： 2.A

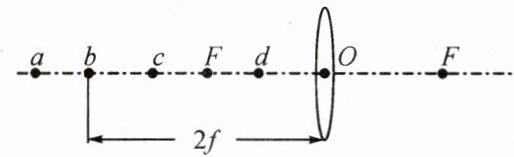

3. 小明在探究凸透镜成像规律时，保持凸透镜的位置不变，先后把蜡烛放在如图所示的 a、b、c、d 四点，并分别调整光屏的位置。请回答下列问题：
[num=（1）想在光屏上得到一个放大的像，那么蜡烛应放在c点。
（2）蜡烛放在a点时，光屏上出现的像距离凸透镜最近。
（3）蜡烛放在d点时，光屏上得不到像。

答案： 3.
(1)c
(2)a
(3)d
