《2025年名校课堂八年级物理上册北师大版》

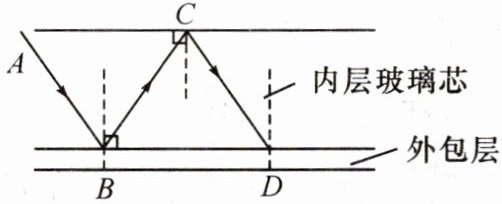

8. 光在玻璃纤维中的传输情况是光线每次由内层玻璃芯射向与外包层的分界面时，均要发生反射，光在不断地反射中沿内层玻璃芯向远处传播。如图所示，入射光线AB的入射角为30°，当其增加10°时，∠BCD=80°，CD光线的入射角将增大(填“增大”“减小”或“不变”)，D点将要向右(填“左”或“右”)侧移动。

答案： 增大 右

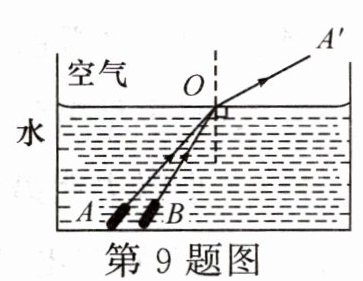

9.（2024·河南）如图，观光水池中，一束红光沿AO方向从水中射入空气，折射光线为OA'。若另一束红光沿BO方向从水中射入空气，请大致画出入射光线BO的折射光线，并标出对应的折射角r。

答案：

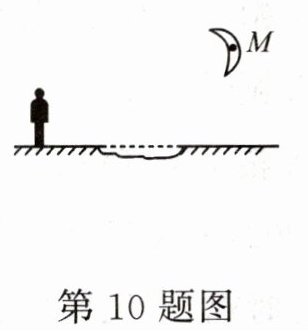

10.（2024·西安莲湖区期末）如图所示，M点代表月亮，请你在图中作出月亮在水中所成的像M'，以及人眼看到水中月亮的光路图。

答案：

11.(2023·贵州)在“探究光的反射定律”的实验中，器材有：激光笔、可折转光屏、平面镜和喷雾器。

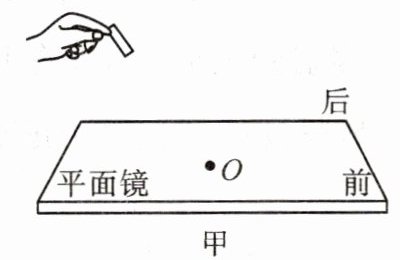

(1)将平面镜置于水平桌面，如图甲所示。激光笔的光束射向平面镜上O点，在平面镜上方喷水雾，从前向后观察，可在镜面上方看到2条光束。

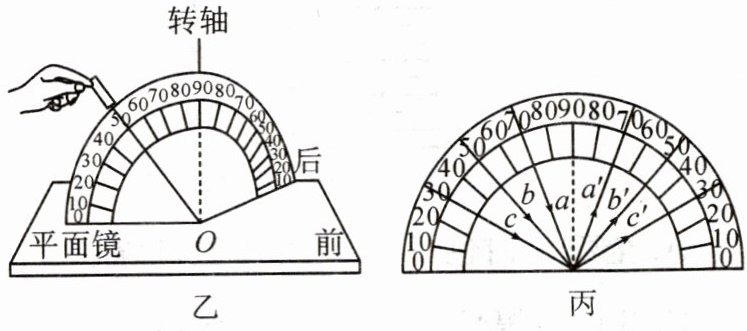

(2)将折转光屏垂直于平面镜放置，让入射光沿左半屏射到O点，如图乙所示。要呈现反射光，需将右半屏向前(填“前”或“后”)折转。
(3)保持入射点不变，多次改变入射方向，在光屏上记录每次实验的光路a和a'、b和b'、c和c'，如图丙所示。为了研究反射光线和入射光线的位置关系，发现左、右半屏相对应的光线关于转轴对称，可将此对称轴视为法线。同时根据光屏上的信息得出结论：反射角与入射角的大小相等。

答案：
(1)2
(2)前
(3)法线 相等

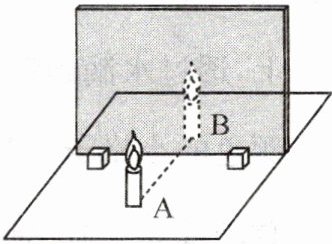

12. 如图所示是“探究平面镜成像特点”的情景：透明玻璃板竖直放在水平桌面上，两支相同的蜡烛A、B竖立在玻璃板两侧，请根据实验回答下列问题。

(1)为了便于观察，实验应选在较暗(填“较亮”或“较暗”)的环境中进行。
(2)组装仪器时，如图所示，要使玻璃板与水平桌面上的白纸相互垂直(填“平行”或“垂直”)。
(3)实验中，测得蜡烛A到玻璃板的距离为5cm，移动蜡烛B，使它与蜡烛A的像完全重合，此时蜡烛B到玻璃板的距离为5cm。这种确定像与物大小关系的方法是等效替代法(填“控制变量法”或“等效替代法”)。
(4)实验中，小红发现玻璃板后出现两个蜡烛A的像，其原因是她选用的玻璃板太厚(填“太厚”或“太薄”)。

答案：
(1)较暗
(2)垂直
(3)5 等效替代法
(4)太厚
