《2025年名校课堂八年级物理上册北师大版》

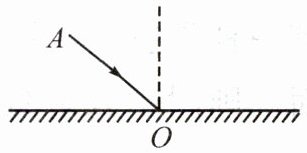

1. (2024·陕西副卷)如图,请画出入射光线AO的反射光线OB。

答案：

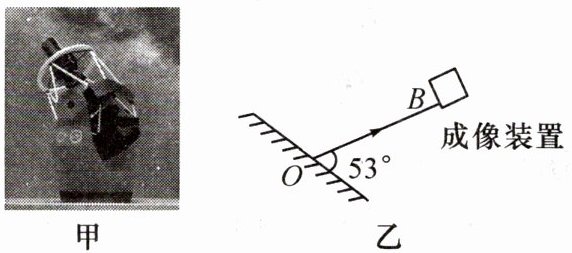

2. (2024·南充)2023年9月17日,我国墨子巡天望远镜正式启用,它是北半球巡天能力最强的光学时域望远镜,如图甲所示。一束星光入射到望远镜,经主镜反射后到达成像装置,如图乙所示,OB是反射光线,请画出其入射光线AO并标出入射角大小(保留作图痕迹)。

答案：


3. (2024·无锡)在图中作出物体ABC通过平面镜所成的像。

答案：

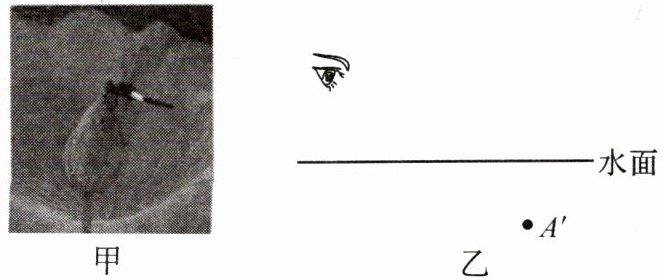

4. (2023·山西)古诗词是中华文化的瑰宝，“小荷才露尖尖角，早有蜻蜓立上头”描述的画面如图甲所示。请在图乙中画出光从蜻蜓经水面反射后进入人眼的光路图，其中A'点表示水中“蜻蜓”的位置。

答案：
'

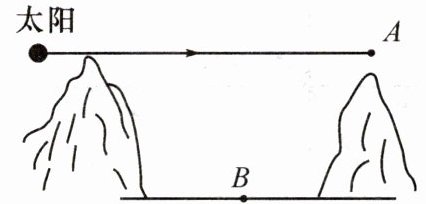

5. 小明外婆家所在的小山村被群山包围，难以获得阳光照射。小明想在A处安装一个大大的平面镜，反射太阳光照亮村子中心的B处。太阳位于图中所示位置时，在图中画出反射光线，并根据光的反射定律在A处画出平面镜(保留作图痕迹)。

答案：

6. 如图所示,$S'$为点光源S在平面镜MN中的像,SA为光源S发出的一条光线,请画出平面镜MN,并完成光线SA的光路。

答案：

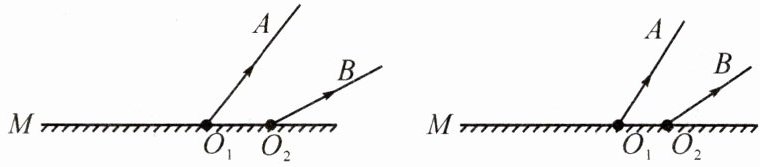

7. 如图所示,$O_{1}A$、$O_{2}B$是平面镜前一点光源S发出的光线经平面镜M反射后的两条反射光线,请在图中标出光源S和像点$S'$的位置,并完成光路图。
方法一:

方法二:

答案：

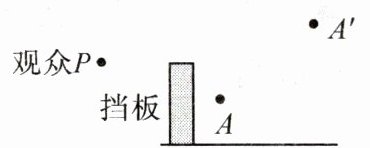

8. (2023·黄冈)“仙女飞天”魔术表演中,位于P点的观众看到云雾中曼舞的仙女$A'$,实质是挡板后的演员A在平面镜中的虚像,如图所示。请作出平面镜的位置,并完成P点观众看到仙女的光路图。

答案：
