《2025年名校课堂八年级物理上册北师大版》

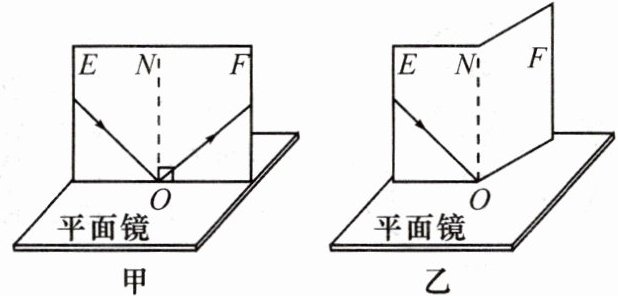

1.(2024·河南)如图甲，在探究光的反射定律的实验中，把平面镜放在水平桌面上，纸板$ENF$竖直立在镜面上，$ON$垂直于镜面。

(1)让一束光贴着纸板沿多个角度射到$O$点，在纸板上记录每次的光路。记录时，为了区分每次的光路，可采用的方法是用不同颜色的笔画线将其描画下来。
(2)取下纸板，用量角器测量每次的入射角和反射角，并记录下来。
(3)在图甲实验的基础上，以$ON$为轴，把纸板$NOF$向后折，在纸板上看不到反射光，如图乙所示，这表明：在反射现象中，反射光线、入射光线和法线在同一平面内。小明想：当纸板折到图乙位置时，反射光还存在吗？请设计一种验证方法：
在纸板NOF的前方喷烟雾,看能否观察到反射光。
【补充设问】
(4)在进行实验评估时，小明认为：当光垂直入射时，不存在反射光。你认为他的观点错误(填“正确”或“错误”)，你认为他没有找到反射光的原因是反射光 和入射光重合。
(5)一组同学利用调整好的实验器材，选择入射角分别为$70^{\circ}$、$45^{\circ}$、$30^{\circ}$的三条光线进行实验，得到的反射角分别为$20^{\circ}$、$45^{\circ}$、$60^{\circ}$。经检查，三次实验中各角度的测量值都是准确的，但得到的结论与反射定律不相符，其原因可能是反射角测量错误,测的是反射光线与镜面的夹角。

答案： 1.
(1)用不同颜色的笔画线将其描画下来
(2)反射角
(3)同一平面内 在纸板NOF的前方喷烟雾,看能否观察到反射光
(4)错误 反射光 和入射光重合
(5)反射角测量错误,测的是反射光线与镜面的夹角

2.(2024·湖南)小明在探究“平面镜成像的特点”时，有以下操作：

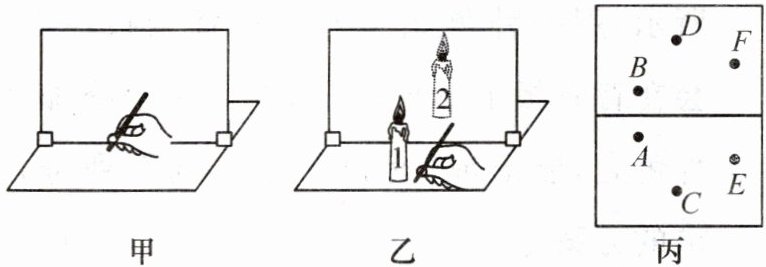

(1)如图甲所示，将一张白纸平铺在水平桌面上，并将一块薄玻璃板竖立在白纸中间位置，沿着玻璃板在纸上画一条直线，代表平面镜的位置。
(2)如图乙所示，此时蜡烛$2$与蜡烛$1$的像已完全重合。接下来使蜡烛$1$向远离玻璃板方向移动到某一位置，蜡烛$2$应向远离玻璃板方向移动，才能与蜡烛$1$的像再次重合。
(3)三次实验中物和像的位置记录如图丙所示。他在探究像和物的连线与平面镜的位置关系时，用直线连接图丙中物点$A$与像点B，完成三次连线后找到了规律。

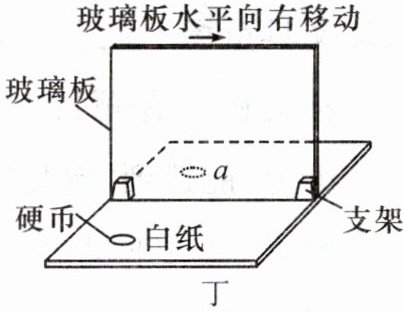

(4)完成实验后，小明同学又将一枚硬币放在玻璃板前，能看到它在玻璃板后的像在$a$位置，
如图丁所示，若将玻璃板水平向右移动$3\ cm$，则该硬币的像在原位置(填“向右移动$3\ cm$”“在原位置”或“向左移动$3\ cm$”)。实验中发现硬币的像较暗、不易辨识，联系日常照镜子的经验，解决方法是照亮硬币(填“照亮硬币”或“照亮硬币的像”)。

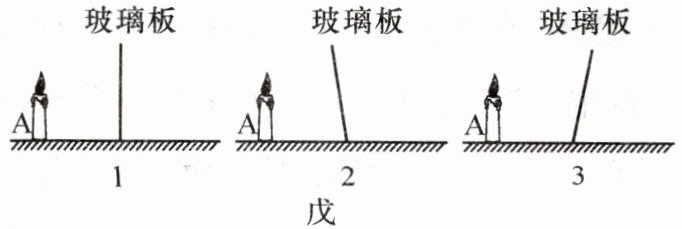

(5)另一个实验小组的小宾点燃蜡烛$A$后，观察发现：玻璃板中蜡烛$A$的像偏低且倾斜。你认为在图戊所示的$1$、$2$、$3$三幅图中，3图是产生以上实验现象的原因。

答案： 2.
(1)平面镜
(2)远离
(3)B
(4)在原位置 照亮硬币
(5)3
