《2025年新坐标同步练习八年级物理上册人教版青海专用》

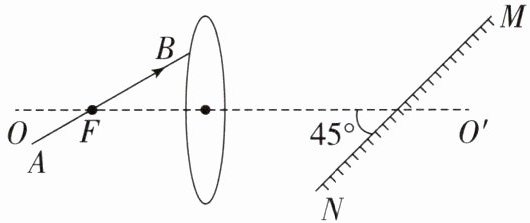

12. 如图所示,F为凸透镜的焦点,OO'为凸透镜的主光轴,AB为射向凸透镜且过焦点的光线,在凸透镜的右侧有一平面镜MN和主光轴OO'成45°,请画出经凸透镜折射后和经平面镜反射后的完整光路图.

答案：

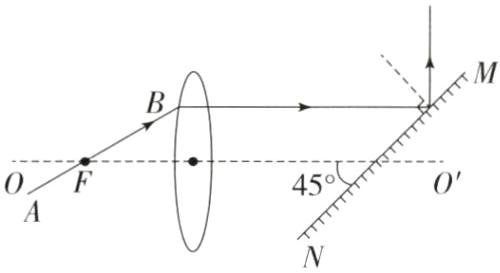

如图所示

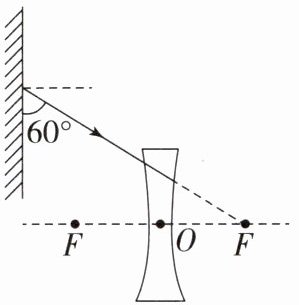

13. 如图所示,光线经过平面镜反射后射向凹透镜,请画出射向平面镜的入射光线和经过凹透镜后的折射光线,并在图中标出入射角的度数.

答案：
如图所示

14. 某学习小组“探究凸透镜成像的规律”,进行了如下操作：
(1)安装并调节烛焰、透镜、光屏,使它们三者中心大致在同一高度.

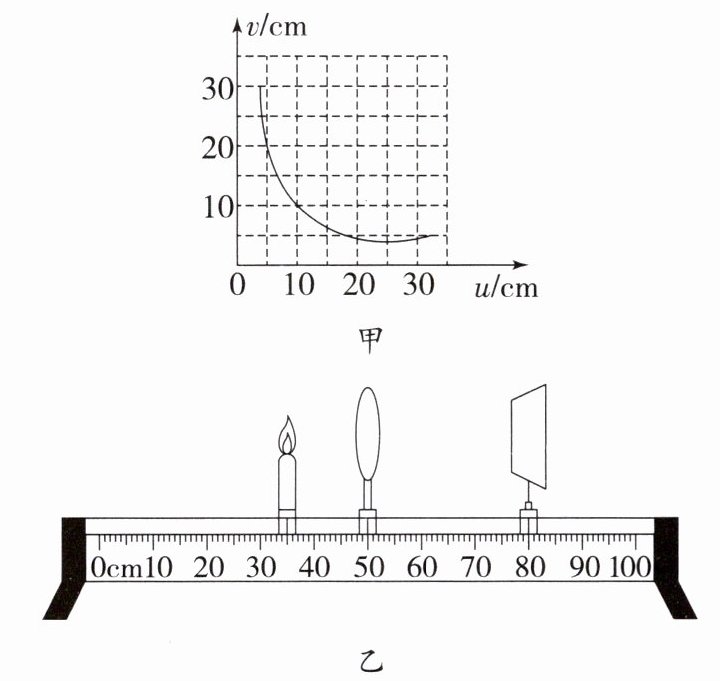

(2)通过探究,记录并绘制了物距u与像距v之间的关系图像,如图甲所示,则该凸透镜的焦距是5cm.
(3)当蜡烛放在如图乙所示位置时,调节光屏,可在光屏上得到一个倒立、缩小的实像,生活中的照相机(选填“照相机”“投影仪”或“放大镜”)就是利用这样的成像原理工作的.
(4)若将透镜的上半部分用不透明的纸板挡住,则光屏上能(选填“能”或“不能”)成完整的像.

答案：
(1)同一高度
(2)5
(3)缩小 照相机
(4)能

15. 小萌用一个焦距为10 cm的凸透镜探究凸透镜的成像规律.当装置如图甲所示时,烛焰在光屏上成清晰的像.

(1)图甲中光屏离凸透镜的距离可能是(B)(填字母).
A. 28 cm
B. 18 cm
C. 8 cm
(2)保持凸透镜的位置不变,将蜡烛向左调节一段距离后,要想在光屏上成清晰的像,应将光屏向左(选填“左”或“右”)调节.
(3)若步骤(2)中未调整光屏的位置,则需在凸透镜前加一个合适的凹(选填“凸”或“凹”)透镜,才能在光屏上得到清晰倒立的像.
(4)若将用发光二极管制作的字母“F”的光源(图乙)放在离凸透镜15 cm的地方,我们能在光屏上看到清晰的像是图丙中的(B)(填字母),用“F”代替蜡烛做实验的好处是光源不会晃动,光屏上所成的像比较稳定.

答案：
(1)B
(2)左
(3)凹
(4)B 光源不会晃动,光屏上所成的像比较稳定
