11. 小明在实验室里连接了如图所示的电路,对此电路的认识正确的是 (B)
A.灯$L_1、$$L_2$并联,电压表测电源电压
B.灯$L_1、$$L_2$串联,电压表测灯$L_2$两端的电压
C.若灯$L_1$短路,则电压表的示数为零
D.若灯$L_2$短路,则电压表的示数为3V

答案： B

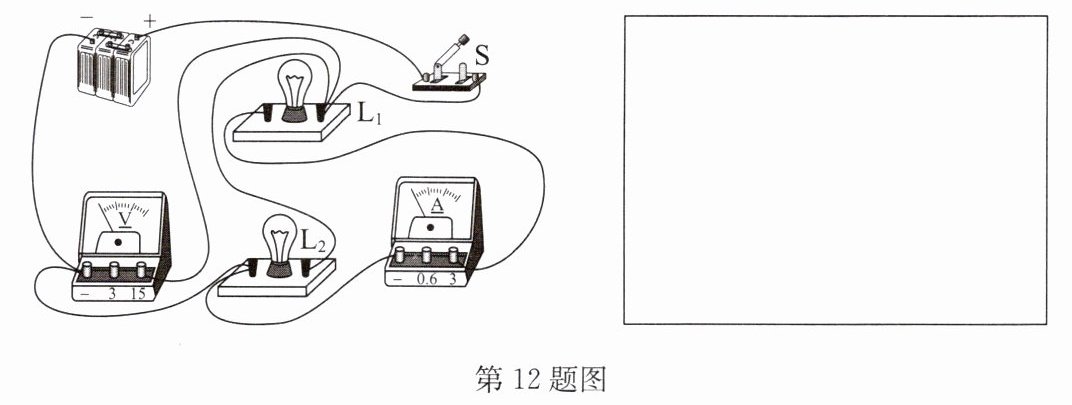

12. 根据实物图画出电路图.

答案：
如答图所示
　　　　　　　

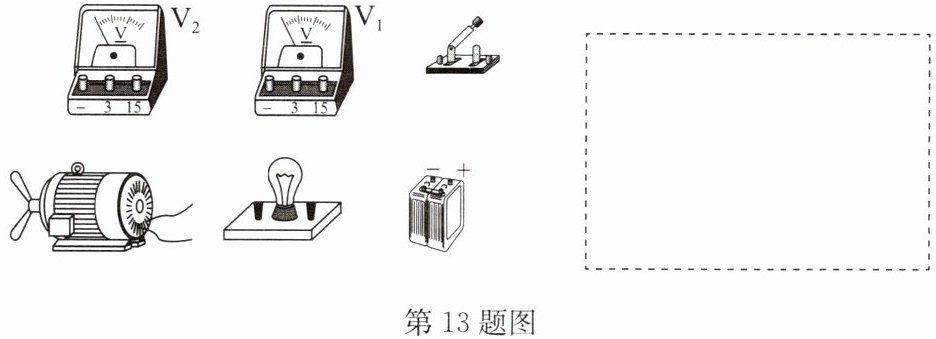

13. (2025·泗阳县月考)如图所示电路,将电灯和电动机组成串联电路,用电压表$V_1$测量电灯两端的电压,用电压表$V_2$测量电动机两端的电压,电压表的示数都不超过3V,请把图中的实物连接好,并按连接好的实物图在右边虚线框中画出电路图.

答案：
如答图所示
