6. (2025·连云港开学)电冰箱门框上有一个通过冰箱门来控制的开关. 当冰箱门打开时,冰箱内的照明灯发光;当冰箱门关闭时,冰箱内的照明灯熄灭,则开关与照明灯是串联的. 此过程中制冷压缩机一直正常工作,说明照明灯和压缩机是并联的. 一串节日小彩灯是由许多小灯泡组成的,这些小灯泡总是同时闪亮、同时熄灭,它们在电路中的连接方式为串联. 马路两旁的路灯总是同时亮同时灭,这些路灯是并联的,理由是一盏路灯坏了，其他路灯还能继续工作.

答案： 串　并　串　并　一盏路灯坏了，其他路灯还能继续工作

7. 在如图所示的电路中,当开关$S_{2}$、$S_{3}$闭合,$S_{1}$断开时,灯$L_{1}$、$L_{2}$是并联;当$S_{2}$断开,$S_{1}$、$S_{3}$闭合时,灯$L_{1}$(选填“$L_{1}$”“$L_{2}$”或“$L_{1}和L_{2}$”)亮;当$S_{1}$、$S_{2}$闭合时,会发生电源短路,这是绝对不允许的.

答案： 并　L₁　短路

8. 如图为某学校电子显示屏中滚动播放的社会主义核心价值观内容. 由图可见当显示屏中的“谐”字部分未显示出来,其他的灯仍能(选填“仍能”或“不能”)正常发光,由此可知,显示屏的每个小灯泡之间是并联的,因为它们之间能(选填“能”或“不能”)独立工作.

答案： 仍能　并　能

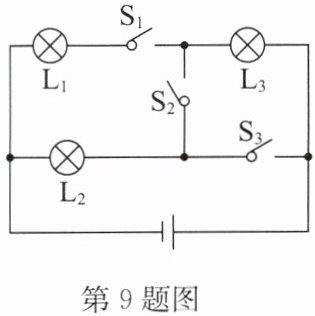

9. (2024·镇江期中)关于图中电路的判断,正确的是 (D)

A.只闭合开关$S_{1}$时,灯泡$L_{1}$、$L_{3}$并联
B.只闭合开关$S_{2}$时,灯泡$L_{2}$、$L_{3}$并联
C.只闭合开关$S_{2}$、$S_{3}$时,灯泡$L_{2}$、$L_{3}$串联
D.闭合所有开关时,灯泡$L_{1}$、$L_{2}$并联,$L_{3}$被短路

答案： D

10. 小峰为了探究某电动玩具车内部电动机与指示灯的连接方式,他将这辆玩具车的电池取下,保持开关闭合,转动车轮(带动电动机转动能发电),车上的指示灯还能发光. 进一步探究发现,玩具车内部电路是由电源、开关、电动机、指示灯各一个组成的,则该玩具车电路中电动机与指示灯 (B)
A.可以确定,一定串联
B.可以确定,一定并联
C.串联、并联都行
D.需要再断开开关,转动车轮,观察指示灯是否发光,才能判断

答案： B

11. 如图所示的电路中,开关 S 闭合后,三个灯为并联关系的是 (B)

答案： B
