《2025年启东中学作业本九年级物理上册苏科版宿迁专版》

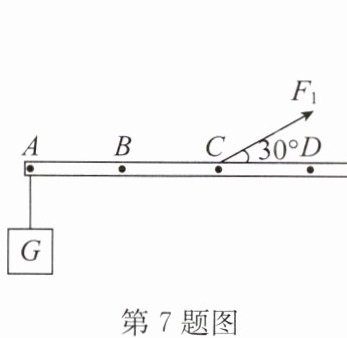

7.如图所示的一轻质硬棒,$AB= BC= CD$,在A点悬挂重物G,硬棒在力$F_{1}$的作用下处于水平平衡,则硬棒支点可能在杠杆上的D(选填“A”“B”“C”或“D”)点,当$G= 150N$时,$F_{1}$的大小为900N.

答案： D 900

8.(2025·惠山区校级开学)为了探究轻质杠杆的动力大小与动力臂的关系,小明设计了如图所示的装置.测量时,总保持杠杆在水平位置平衡,目的是便于测量力臂大小;改变动力臂,多次测量,根据记录的数据画出如图所示的动力随动力臂变化的图像.则杠杆左端所挂重物的重力大小是1.5N(杠杆上每一小格长度为1cm),小明发现图像中每次描出的点与两坐标轴围成的方形面积(如图中阴影部分)总相等,原因是阻力与阻力臂的乘积保持不变.

答案： 便于测量力臂大小 1.5 阻力与阻力臂的乘积保持不变

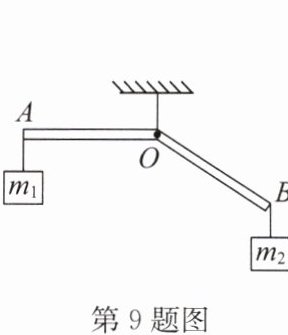

9.如图所示,杠杆AOB用细线悬挂起来,在A、B两端分别挂上质量为$m_{1}$、$m_{2}$的重物时,杠杆平衡,此时AO恰好处于水平位置,$AO= BO$,不计杠杆自身重力,同时在A、B两点增加质量为m的重物,下列选项正确的是 (A)

A.A端下沉
B.B端下沉
C.保持不变
D.无法判断

答案： A

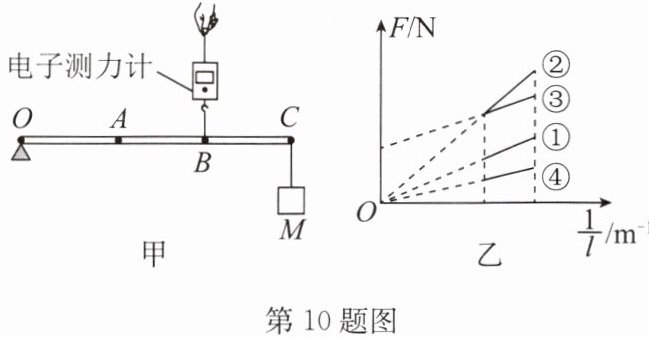

10.(2024·江苏期中)如图甲所示,轻质杠杆可绕O点转动,C点悬挂一重为G的物体M,B点受到电子测力计竖直向上的拉力F,其力臂记为l,保持杠杆水平静止,此时F与$l^{-1}$的关系图线为图乙中的①,某几次操作后,仍保持杠杆水平静止,在图乙中作出的图线对应的操作可能是 (C)


A.将电子测力计顺时针转动$30^{\circ }$→图线③
B.将M从C点移到A点→图线①
C.增加物体M的质量→图线②
D.将电子测力计从B点移到A点→图线④

答案： C

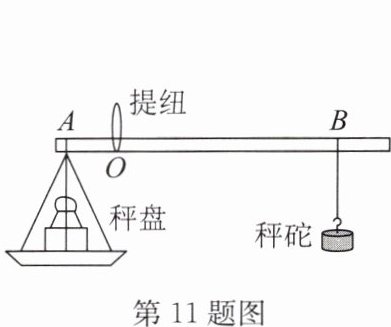

11.(2024·淮安期中)同学们模仿中药房的戥秤制作杆秤,用筷子做秤杆,用钩码做秤砣,用细线将秤盘系在A点.当不挂秤砣、且秤盘不放物体时,在O点提起提纽,秤杆水平平衡;当秤盘放90g物体、秤砣移到B点时,秤杆再次水平平衡,如图所示.在O到B两条刻度线之间均匀地画上44条刻度线.下列说法正确的是 (D)

A.自制杆秤的每一格约表示2.05g
B.称中药时B端翘起应增多中药恢复水平平衡
C.如果秤砣磨损则测量结果会比真实质量偏小
D.将提纽向左移动适当距离可以增大杆秤的量程

答案： D
