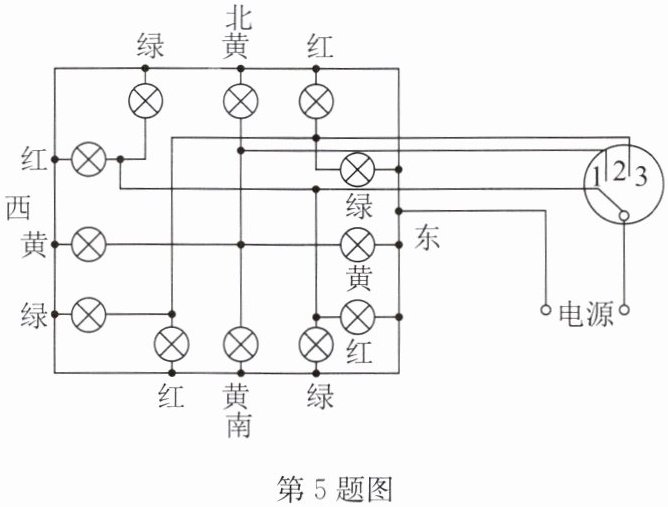

5. (2025·姑苏区模拟)交通管理规定“红灯停、绿灯行”,某同学设计了如下电路模拟十字路口的红绿灯控制,此时单刀多掷开关接通位置“1”,允许南北方向的车辆通行.

答案： 南北

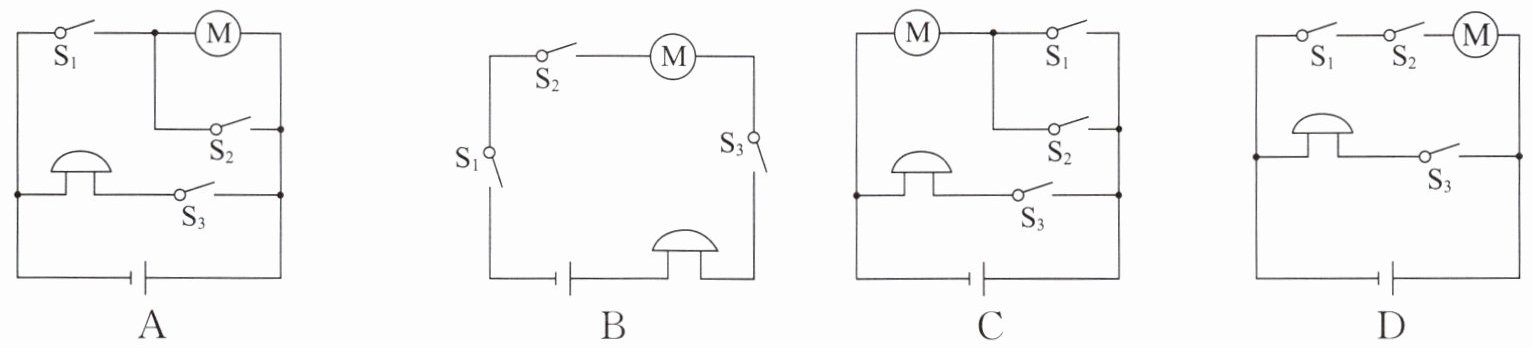

6. (2024·仪征一模)智能扫地机能自动清扫房间内的地板,给人们生活带来方便. 当手动闭合开关$S_{1}$,或对它说“开始清扫”(闭合开关$S_{2}$)时,电动机都会工作,扫地机进入清扫模式;若在清扫过程出现意外,开关$S_{3}$自动闭合,电铃工作. 图中的电路图符合上述设计要求的是(C)

答案： C

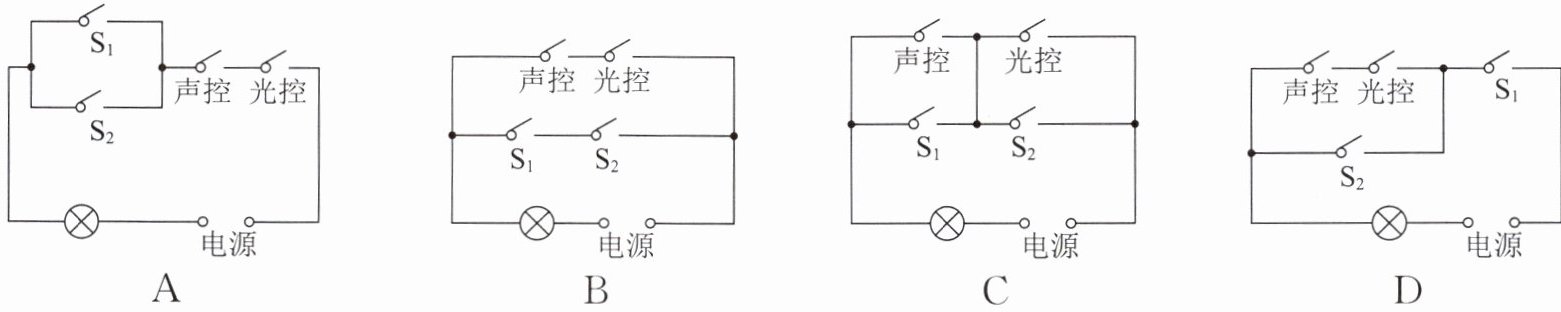

7. 小聪受楼道灯电路的启发,在爷爷的卧室里安装了这样一个“聪明”电路. 晚上只要拍拍手,灯就亮了,过一会自动熄灭,给爷爷带来了方便. 不过遇到晚上有雷雨,就麻烦了,雷声使灯不断被点亮,影响爷爷休息. 另外爷爷睡觉前需要这盏灯一直被点亮. 小聪利用两个开关$S_{1}$、$S_{2}$改进了电路. 通过对开关$S_{1}$、$S_{2}$的操作,可以取消自动功能,使灯一直被点亮或者一直不亮. 符合这一要求的电路图是(D)

答案： D
