《2025年启东中学作业本九年级物理上册苏科版宿迁专版》

12. (2025·常州开学)下列四个图中,所作力F的力臂l正确的是 (A)

答案： A

13. 如图,为了撬动大石头,可以在D处用力,我们把施加给杠杆在D处的这个力看作动力.撬棍质地均匀,重心在O点.杠杆的动力或阻力往往不止一个,那么对该过程中“杠杆”理解正确的是 (A)

A.杠杆的支点可以选在A点
B.只有让杠杆顺时针转动才能撬动大石头
C.石头的重力可以看作是杠杆的阻力
D.石头对杠杆的压力一定让杠杆逆时针转动

答案： A

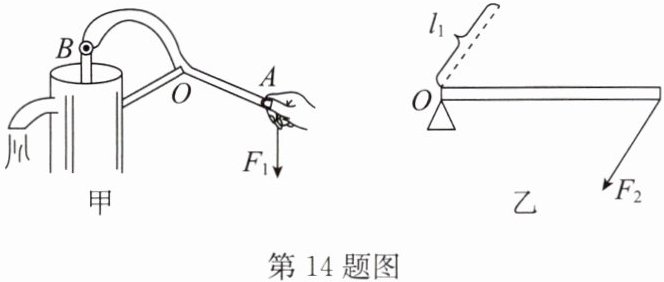

14. (1)如图甲是常见的一种活塞式抽水机的示意图,在图中画出手柄所受动力$F_{1}的力臂l_{1}和阻力F_{2}$.
(2)如图乙所示,杠杆处于静止状态,如果$l_{1}是力F_{1}$的力臂,请画出动力$F_{1}的示意图与F_{2}$的力臂.

答案：

(1)如答图所示
(2)如答图所示 第14题答图

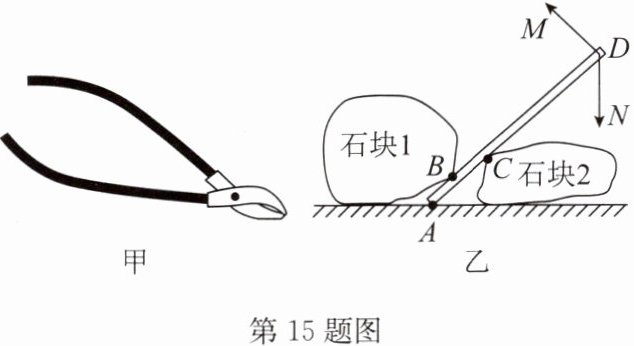

15. 在发生地震的灾区,救援队员利用各种器材展开抢险救灾工作.

(1)利用图甲所示的钢丝钳,救援队员把钢筋剪断,钢丝钳____(选填“是”或“不是”)杠杆.
(2)使用撬棒,救援队员把滚落在公路上的石块撬起,如图乙所示,若救援队员在撬棒D点沿DM方向用力撬起石块1,则撬棒的支点是____点;若救援队员在撬棒D点沿DN方向用力撬起石块1,则撬棒的支点是____点,并作出此力的力臂l.

答案：

(1)是　
(2)A　C　如答图所示
