《2025年启东中学作业本九年级物理上册苏科版宿迁专版》

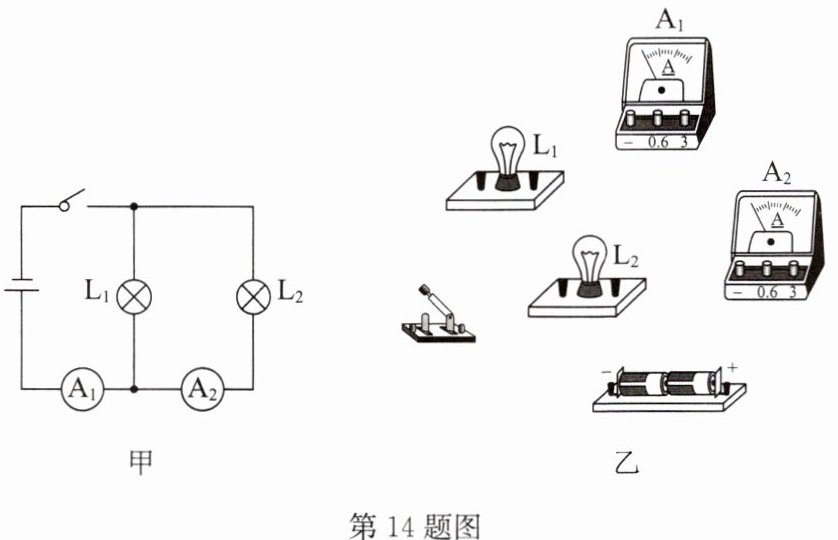

14. (2024·武进区期末)如图甲所示电路,闭合开关后,通过灯$L_1$的电流为0.2A,通过灯$L_2$的电流为0.5A。请在图乙所示的实物图上用笔画线代替导线将电路连接完整。(注意连线不能交叉)

答案：

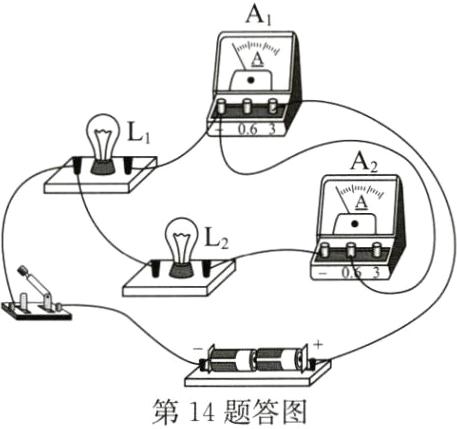

如答图所示　　　　

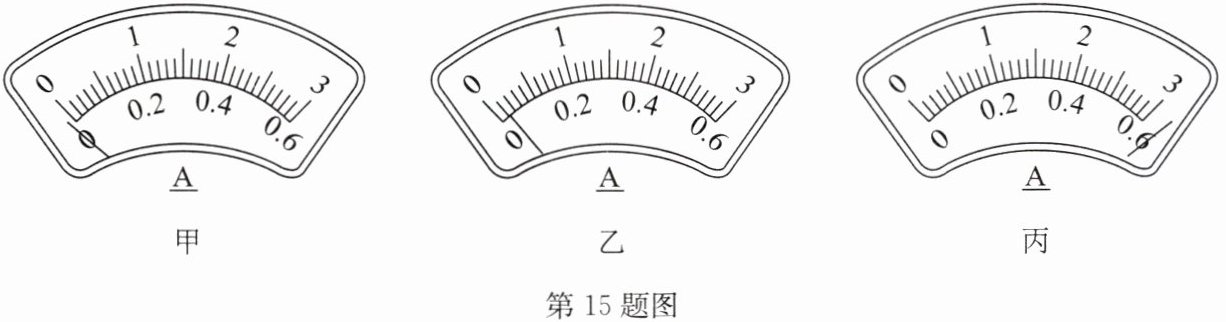

15. 小刚在做一电学实验时,闭合开关后,发现电流表的指针偏转如图所示。

(1)产生甲现象的原因及纠正方法是电流表的正、负接线柱接反了;对调电流表正、负接线柱的两根导线。
(2)产生乙现象的原因及纠正方法是电流表所选量程太大;改接较小的量程。
(3)产生丙现象的原因及纠正方法是被测电流超过电流表的量程;改接更大的量程。

答案：
(1)电流表的正、负接线柱接反了;对调电流表正、负接线柱的两根导线　
(2)电流表所选量程太大;改接较小的量程　
(3)被测电流超过电流表的量程;改接更大的量程

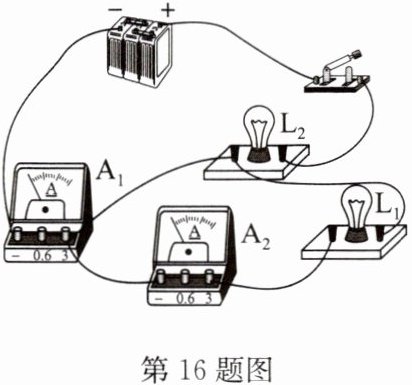

16. 在“用电流表测电流”的实验中,小兰同学连接了如图所示电路。
(1)闭合开关,观察到灯泡$L_1、$$L_2$的发光情况是______。
(2)针对上述现象,该电路存在的问题是______。
(3)请在原图上只改动一根导线,使两只电流表分别测干路电流和通过灯泡$L_1$的电流(要求：在需要改动的导线上画“×”,用笔将改动后的导线画出,导线不能交叉)。

答案：

(1)灯泡L₂发光，灯泡L₁不发光　
(2)灯泡L₁和电流表A₂被短路　
(3)如答图所示
