《2025年启东中学作业本九年级物理上册苏科版宿迁专版》

1. 如图所示为怎样使两个小灯泡亮起来的实验电路,两个灯泡的连接方式是串联. 闭合开关 S,两个小灯泡都发光时,取下灯泡$L_{1}$,灯泡$L_{2}$能不能继续发光?不能(选填“能”或“不能”). 交换灯泡$L_{1}$和开关 S 的位置是否影响开关对电路的控制?否(选填“是”或“否”).

答案： 串　不能　否

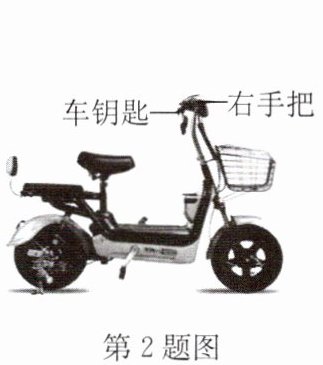

2. (2024·沭阳县期末)如图为人们所喜爱的电动自行车,它具有轻便、节能、环保等特点. 只要将图中车钥匙插入锁孔并顺时针旋转一下,车子就通电了,车钥匙相当于电路中的开关;给电动车充电时,电瓶相当于电路中的用电器(选填“电源”或“用电器”);电动车的两个转向灯能独立工作,因此转向灯是并联的.

答案： 开关　用电器　并

3. 下列关于串联和并联电路说法正确的是 (C)
A.在串联电路中,开关位置不同,控制作用也不同
B.在串联电路中,有一个用电器断路,其余用电器均能工作
C.在串联电路中,有一个用电器被短接,其余用电器可以照常工作
D.在并联电路中,有一个用电器被短接,其余用电器可以照常工作

答案： C

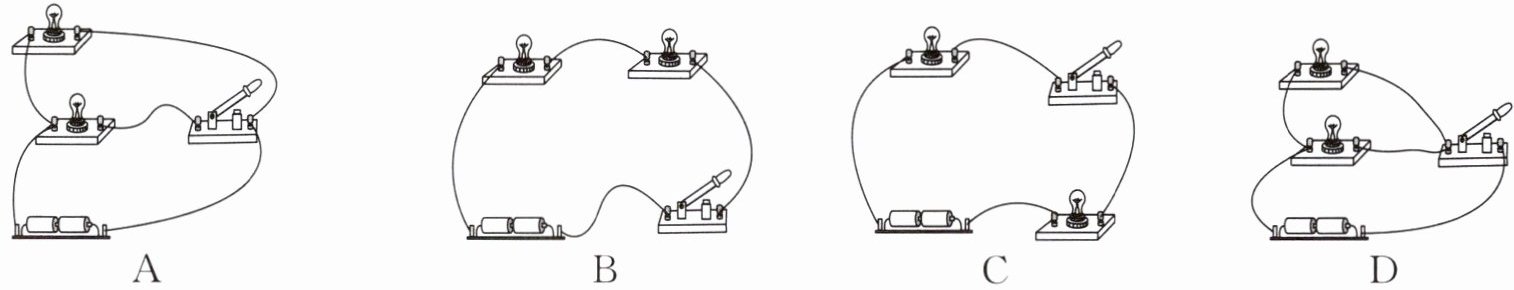

4. (2024·通州区期中)如图所示,开关能够同时控制两盏灯且两盏灯并联的是 (D)

答案： D

5. 如图甲所示是一款消防应急照明灯,如图乙是其简化原理图,虚框中有两只应急灯泡$L_{1}$、$L_{2}$(未画出),当外部电源能供电时应急灯不亮,外部电源停电时应急灯正常发光. 当外部电源有电时,开关 S 与触点 1 接触,此时蓄电池相当于电路中的用电器(选填“电源”或“用电器”);当外部电源停电时,开关 S 与触点 2 接触,将一只应急灯从灯座上卸下,另一只应急灯仍发光,说明$L_{1}$、$L_{2}$是并联连接的;为了方便控制应急灯$L_{1}$、$L_{2}$,应该在图中C(选填“A”“B”或“C”)处加装开关.

答案： 用电器　并　C
