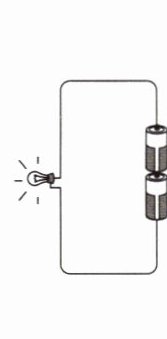

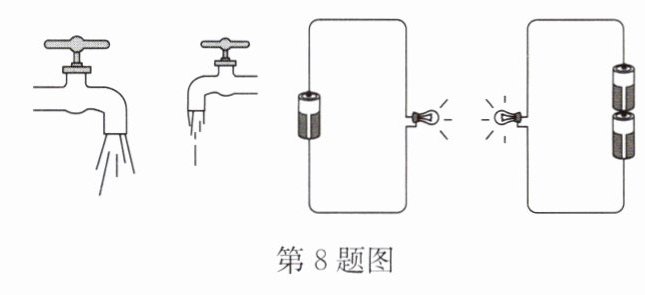

8. 如图,电流看不见,摸不着,我们可以利用灯泡的亮度来判断它的大小,这就好比我们可以看相同时间内从水管中流出水的多少来知道水流的大小一样。这种用水流比作电流的方法叫作类比法。

答案： 亮度　类比

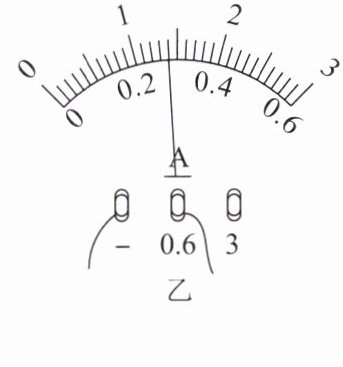

9. 如图甲所示的电路,当开关S闭合后,电流表测量的是通过L₂(选填“电源”“L₁”或“L₂”)的电流,电流表的指针偏转如图乙所示,电流表的示数为0.28A。

答案： L₂　0.28

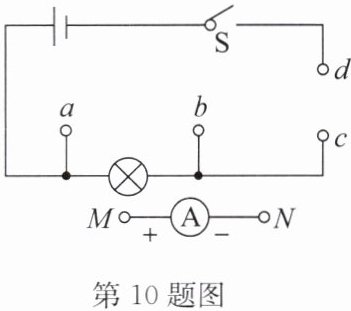

10. 如图所示,a、b、c、d为电路中的四个接线点,若用电流表测量通过小灯泡的电流,则下列电流表的M、N接线柱与电路中各接线点的连接关系中正确的是(B)
A.M接a,N接b
B.M接c,N接d
C.M接b,N接a
D.M接d,N接c

答案： B

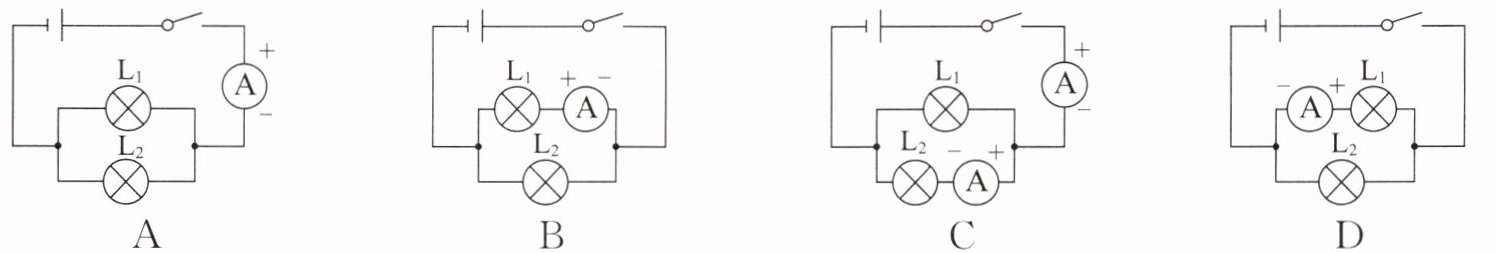

11. (2024·赣榆区期中)在下列用电流表测量电流大小的图中,有误的是(B)

答案： B

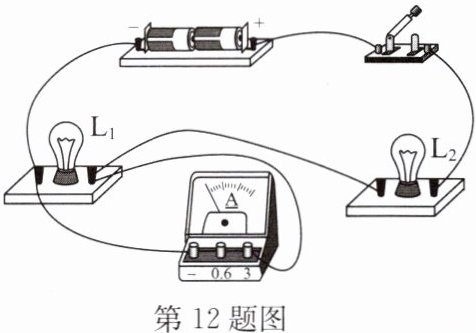

12. 如图所示是小明连接的电路,两个小灯泡的规格相同,其中各个电路元件均完好且无故障,闭合开关后,下列说法正确的是(A)

A.小灯泡$L_1$不发光
B.小灯泡$L_2$不发光
C.电流表无示数
D.电池被烧坏

答案： A

13. 如图所示,根据电路图中所标出的电流方向,在图中的AB和CD间分别填上一个电池或一只电流表的符号。要求：①使电路中实际的电流方向和图中所标出的方向一致；②符合电流表的使用要求。

答案：
如答图所示
