《2025年启东中学作业本九年级物理上册苏科版宿迁专版》

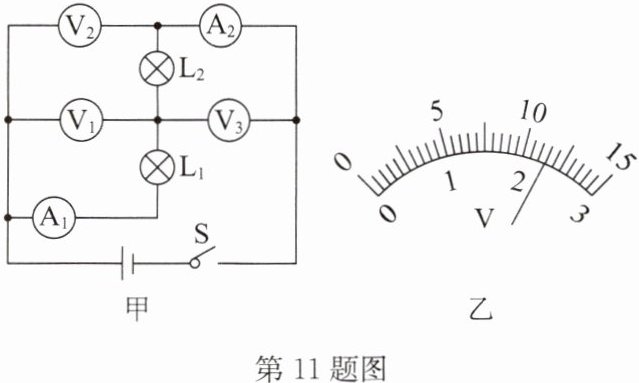

11.(2024·江北新区校级期中)如图甲所示的电路中,当开关$S$闭合时,电压表$V_{1}$、$V_{2}$、$V_{3}的示数分别为U_{1}$、$U_{2}$、$U_{3}$,电流表$A_{1}$、$A_{2}的示数分别为I_{1}和I_{2}$(五块电表的示数均不为零),其中$V_{2}$、$V_{3}$两个电压表指针偏转均为图乙所示,下列结论正确的是(C)

A.$U_{1}= U_{2}$,$I_{1}= I_{2}$
B.$L_{2}两端电压为9.2V$,$I_{1}= I_{2}$
C.$L_{1}两端电压为9.2V$,$U_{2}= U_{1}+U_{3}$
D.$L_{1}两端电压为2.3V$,$I_{1}＞I_{2}$

答案： C

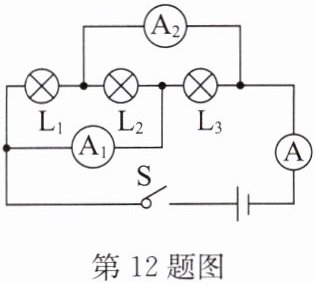

12.(2024·宿城区校级月考)如图所示,闭合开关$S$后,电流表$A的示数为1.5A$,电流表$A_{1}的示数为0.8A$,电流表$A_{2}的示数为1.2A$,则:
(1)通过$L_{1}$、$L_{2}$、$L_{3}$的电流分别是多大?
(2)已知电源电压为$12V$,若将电流表$A_{1}和A_{2}分别换成电压表V_{1}和V_{2}$后,电压表$V_{1}的示数为8V$,$V_{2}的示数为7V$,则$L_{1}$、$L_{2}$、$L_{3}$两端的电压分别是多大?

答案： 12.解:
(1)三灯泡并联,$I_{1}=I_{A}-I_{A_{1}}=1.5A-0.8A=0.7A$,$I_{3}=I_{A}-I_{A_{2}}=1.5A-1.2A=0.3A$,$I_{2}=1.5A-0.7A-0.3A=0.5A$.
(2)将电流表$A_{1}$、$A_{2}$分别换成电压表$V_{1}$、$V_{2}$,则闭合开关后,三个灯泡串联,$U_{1}=U-U_{V_{2}}=12V-7V=5V$,$U_{3}=U-U_{V_{1}}=12V-8V=4V$,$U_{2}=12V-5V-4V=3V$.

13.如图所示,电流表有两个量程为$0\sim 0.6A和0\sim 3A$.开关闭合时,电流表$A_{1}和A_{2}$指针的偏转角度相同,且此时通过$L_{1}$、$L_{3}的电流之比为1:8$;当把灯泡$L_{1}$从电路中拆除时,发现电流表$A_{2}的示数减少了0.32A$,则通过$L_{1}$的电流为0.32$A$,通过$L_{2}$的电流为0.24$A$.

答案： 0.32 0.24
