《2025年启东中学作业本九年级物理上册苏科版宿迁专版》

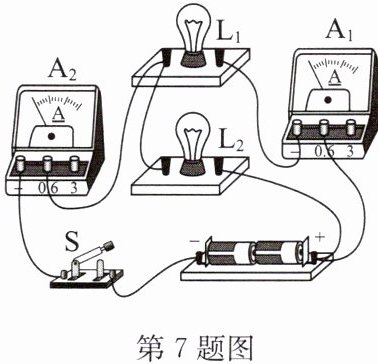

7. (2025·广陵区校级开学)如图所示是小敏同学在探究串、并联电路中电流关系实验时的电路,闭合开关 $ S $ 后,电流表 $ A_2 $ 的示数为 $ 0.6A $,电流表 $ A_1 $ 的示数为 $ 0.4A $,下列说法正确的是 (D)

A.$ L_1 $ 与 $ L_2 $ 串联
B.开关 $ S $ 只控制 $ L_1 $
C.通过 $ L_1 $、$ L_2 $ 的电流分别是 $ 0.2A $、$ 0.4A $
D.通过 $ L_1 $、$ L_2 $ 的电流分别是 $ 0.4A $、$ 0.2A $

答案： D

8. (2025·姑苏区一模)如图甲所示的电路中,当闭合开关后,两个电压表指针偏转均如图乙所示,则电灯 $ L_1 $ 和 $ L_2 $ 两端的电压分别为 (D)
A.$ 4.8V $, $ 1.2V $
B.$ 6V $, $ 1.2V $
C.$ 1.2V $, $ 6V $
D.$ 1.2V $, $ 4.8V $

答案： D

9. 给蓄电池充电时,蓄电池相当于用电器(选填“用电器”或“电源”);某同学把灯泡、干电池和开关用导线连接起来,开关闭合后灯泡不亮,不一会儿干电池就发热了,这是因为电路发生了短路的故障.

答案： 用电器　短路

10. 在家庭电路中,电冰箱、空调、电视等用电器工作时,它们的连接方式是并联;开关和用电器的连接方式是串联.

答案： 并联　串联

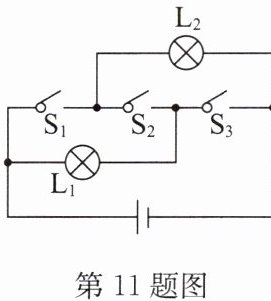

11. (2024·溧阳期末)如图所示的电路中,若闭合开关 $ S_2 $,断开 $ S_1 $ 和 $ S_3 $,则小灯泡 $ L_1 $、$ L_2 $ 的连接方式为串联;若闭合开关 $ S_1 $ 和 $ S_3 $,断开 $ S_2 $,则小灯泡 $ L_1 $、$ L_2 $ 的连接方式为并联;若闭合开关 $ S_1 $ 和 $ S_2 $,断开 $ S_3 $,则小灯泡 $ L_1 $不发光, $ L_2 $发光(第 3、4 空均选填“发光”或“不发光”);若开关 $ S_1 $、$ S_2 $、$ S_3 $ 均闭合,则电路为短路,此时电源将会烧毁.

答案： 串联　并联　不发光　发光　短路

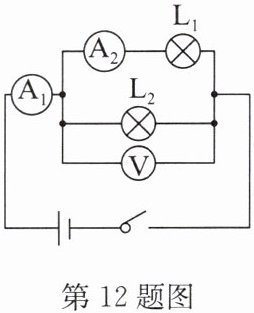

12. 如图所示,若将开关闭合,电流表 $ A_1 $ 的读数为 $ 1.1A $,电流表 $ A_2 $ 的读数为 $ 0.2A $,则通过 $ L_2 $ 的电流是0.9A,若电压表的示数为 $ 3V $,则 $ L_1 $ 两端的电压是3V.

答案： 0.9　3
