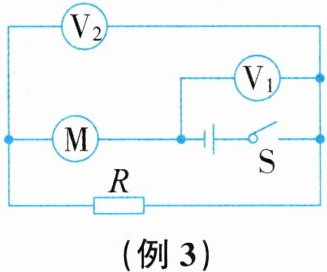

例3 如图所示的电路中,当开关闭合时,电动机M正常工作,电压表$V_{1}$、$V_{2}$的示数分别为10伏、4伏,已知电动机M的线圈电阻为1欧,R是阻值为4欧的定值电阻。下列选项中,正确的是 (A)

A. 电动机1秒内输出的机械能为5焦
B. 通过电动机的电流为4安
C. R两端的电压为6伏
D. 电动机消耗的电功率为1瓦

答案： A

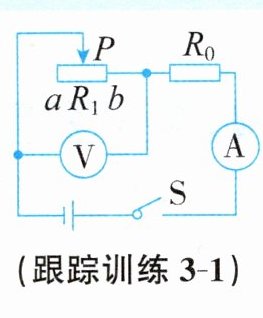

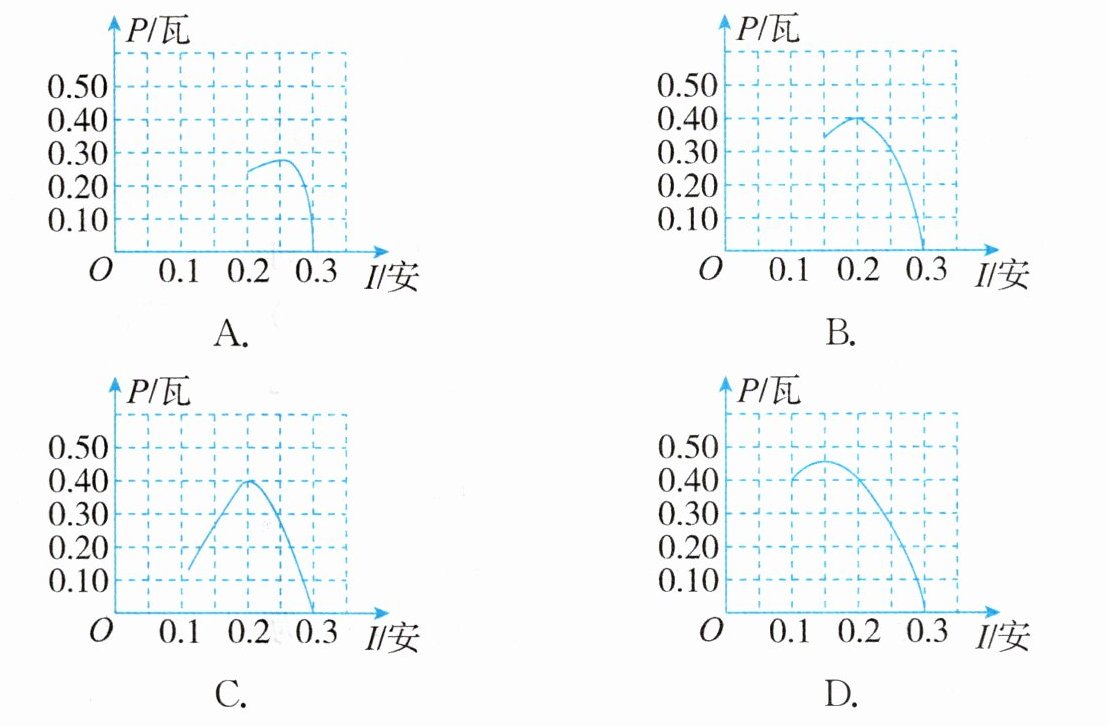

跟踪训练3-1 (2024秋·宁波市余姚市期末)如图所示的电路中,电源电压恒为6伏,$R_{0}$是阻值为20欧的定值电阻,$R_{1}$为滑动变阻器。若在电路中换接最大阻值不同的滑动变阻器,则下列有关滑动变阻器消耗的电功率与电流大小关系的图像,正确的是 (D)

答案： D

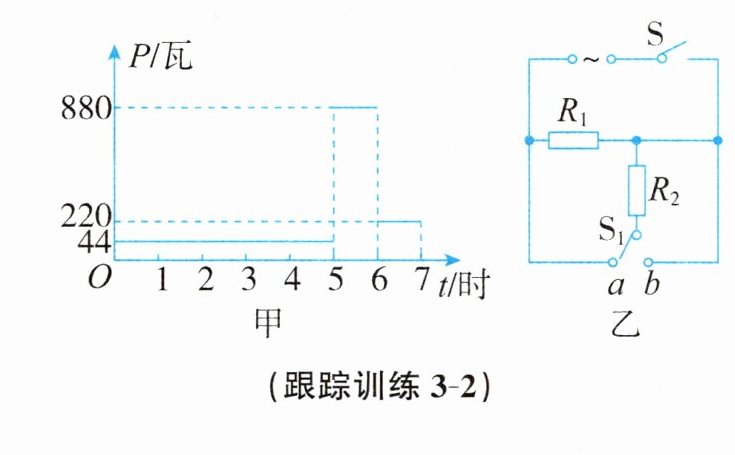

跟踪训练3-2 (2023秋·绍兴市诸暨市期末)晚上睡觉前,小明同学用有预约功能的电饭煲为家人准备第二天的早餐——粥。他将大米等食材放入电饭煲内,接通220伏家庭电路,经过了待机、加热、保温三个过程,吃早餐前断开电源,电饭煲消耗的电功率随时间变化的图像如图甲所示。
(1)整个加热过程电饭煲消耗的电能是______0.88千瓦时。
(2)已知小明家电饭煲加热和保温部分的基本电路原理如图乙所示,S是接通家庭电路的开关,$S_{1}$是自动开关,$R_{1}和R_{2}$为电阻不变的电热丝,则当电饭煲处于保温挡时,S闭合、$S_{1}$所处的状态是接______b(填“a”或“b”)。
(3)电热丝$R_{2}$的阻值为多少? (写出计算过程,结果精确到0.1欧)

答案：
(1)0.88
(2)b
(3)电饭煲处于加热挡时，$R_{2}$的功率$P_{2}=P_{加}-P_{保}=880$瓦 - 220 瓦 = 660 瓦，根据$P=\frac {U^{2}}{R}$可知$R_{2}=\frac {U^{2}}{P_{2}}=\frac {(220伏)^{2}}{660瓦}\approx 73.3$欧。
