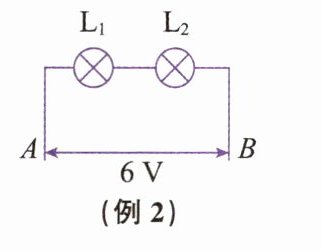

【例2】如图所示的电路中,A、B两端的电压是6V,灯$L_1$的电阻是8Ω,通过的电流是0.2A,则灯$L_1$两端的电压为______,通过灯$L_2$的电流为______,灯$L_2$两端的电压为______,灯$L_2$的电阻为______。

答案： 1.6 V 0.2 A 4.4 V 22 Ω

2. 电压表用于测电阻两端电压,电流表用于测通过电阻的电流,滑动变阻器用于改变电阻两端电压进行多次测量。

答案： 测电阻两端电压 测通过电阻的电流 改变电阻两端电压进行多次测量

3. 注意事项:①闭合开关前,应将滑动变阻器的滑片P移到阻值最大的位置;②计算电阻3次测量值的平均值,作为待测电阻R的测定值。

答案： ①阻值最大的位置 ②3次测量值的平均值

4. 滑动变阻器上标有“2 A 20 Ω”(或“1 A 10 Ω”)的字样,表示该滑动变阻器的最大阻值为20Ω(或10Ω),允许通过的最大电流为2A(或1A)。

答案： 20Ω(或10Ω) 2A(或1A)

5. 判断下列说法是否正确(正确的画“√”,错误的画“×”)。
(1)用电压表和电流表测导体的电阻时,电路连接正确,若电流表无示数,说明电路开路。 (√)
(2)用电压表和电流表测导体的电阻时,电流表有读数,电压表读数为零,移动滑动变阻器滑片时电流表读数有变化,电压表读数始终为零,其原因可能是开关接触不良。 (×)
(3)可以求出三次测量的电压平均值和电流平均值,再运用欧姆定律,由电压平均值和电流平均值求出电阻平均值。 (×)

答案：
(1)√
(2)×
(3)×

(1)闭合开关,移动滑动变阻器滑片,当电压表示数为2.80 V时,电流表示数如图乙所示,为0.28A,此时小灯泡的电阻为10Ω。

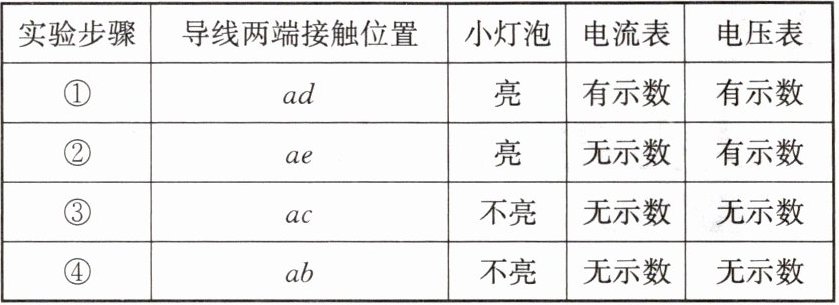

(2)在实验过程中,开关闭合的情况下,小灯泡突然不亮,电压表和电流表均无示数,小科认为可能是电路某处开路,于是用一根导线检测,实验步骤和现象如表所示:

小科分析表中现象,判断出cd之间某处开路。同组同学指出其中某些实验步骤是没有必要的,则没有必要的步骤是②④(填序号)。

答案：
(1)0.28 10
(2)②④
