《2025年奔跑吧少年八年级科学上册浙教版》

3. 作力的图示的注意事项。
(1) 选取合适标度：标度的长短应使力的图示既清晰又能充分利用纸面空间,一般应使表示力的线段长度为标度的整数倍。
(2) 确定力的作用点：一般以箭头的起点作为力的作用点。
(3) 力的大小：除了标度之外,还要在箭头旁边标出力的大小。
(4) 水平辅助线用虚线：如果要反映力与水平面或竖直线成多大的夹角,要用虚线作出水平线或竖直线。

答案：
(1)选取合适标度：标度的长短应使力的图示既清晰又能充分利用纸面空间，一般应使表示力的线段长度为标度的整数倍。
(2)确定力的作用点：一般以箭头的起点作为力的作用点。
(3)力的大小：除了标度之外，还要在箭头旁边标出力的大小。
(4)水平辅助线用虚线：如果要反映力与水平面或竖直线成多大的夹角，要用虚线作出水平线或竖直线。

4. 判断下列说法是否正确(正确的画“√”,错误的画“×”)。
(1) 力的三要素是大小、方向和单位。 (×)
(2) 力的图示可以不用画出作用点。 (×)
(3) 力的大小不同,但标度相同,则线段长度越长表示力越大。 (√)
(4) 力的三要素中,只要有一个要素改变,力的作用效果就会改变。 (√)

答案：
(1)×　　
(2)×　　
(3)√　
(4)√

【例题】物体A静止在斜面上,请用力的图示法画出A的中心所受的竖直向下的重力G= 15N和支持力F= 10N。

答案：
见解图

1. 地球对周围的一切物体都有吸引的作用。物体由于地球的吸引而受到的力叫作重力。

答案： 重力

2. 重力的方向总是竖直向下。

答案： 竖直向下

3. 物体受到的重力跟它的质量成正比。地球表面附近的物体,其重力和质量的比值大约是9.8N/kg。用G表示物体受到的重力,m表示物体的质量,g表示质量为1kg的物体受到的重力为9.8N,即g= 9.8N/kg。则上述结论可表示为G= mg。

答案： 质量

4. 大到天体,小到微观粒子,宇宙间的物体都存在着相互作用的引力,这就是牛顿提出的万有引力。

答案： 万有引力

5. 判断下列说法是否正确(正确的画“√”,错误的画“×”)。
(1)重力的方向总是垂直向下。 (×)
(2)可以用弹簧测力计测量重力。 (√)
(3)万有引力只存在于天体之间。 (×)

答案：
(1)×
(2)√
(3)×

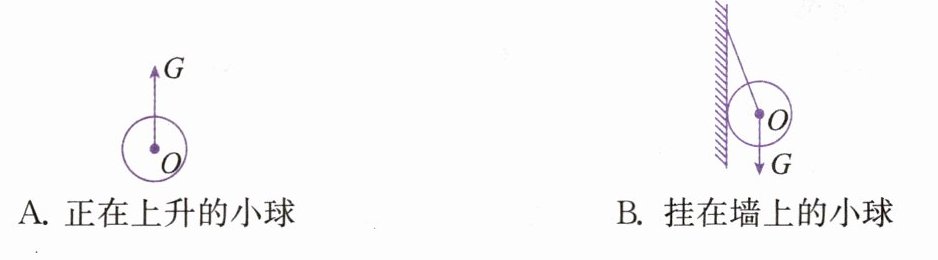

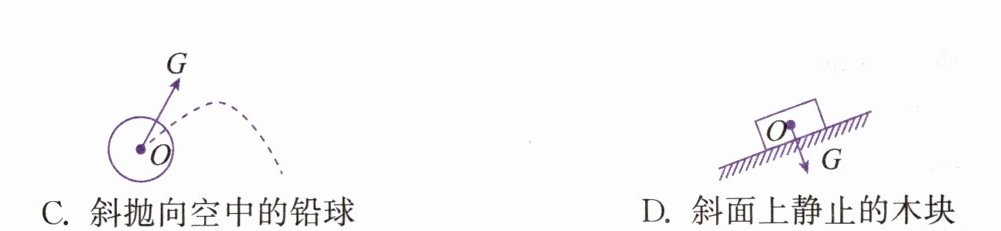

【例1】下列关于重力的示意图,正确的是 (B)

答案： B
